Клапан главный предохранительный с двухсторонним подводом пара 969-250/300
Основными составляющими ИПУ высокого давления являются главные предохранительные клапаны (ГПК) DN 125/250, 175/200 серий 875, 392, DN 200/250 серии 1029, DN 250/300 серии 969,DN 150/150 серии 1202, 530, DN 150/200 серии 1203.
У клапана DN 250/300 серии 969, предусмотрен двухсторонний подвод пара и односторонний отвод.
Для смягчения ударных нагрузок при открытии и закрытии ГПК предусмотрен гидравлический демпфер.
Клапаны устанавливаются на горизонтальных участках отводящих патрубков выходных коллекторов пароперегревателей или трубопроводов острого пара строго вертикально в местах, удобных для обслуживания и позволяющих размещать в непосредственной близости от них импульсные клапаны.
Технические характеристики
| Обозначение изделия | DN | Параметры пара, рабочие | Пропускная способность, т/ч | Наименьшая площадь свободного сечения в проточной части, Fmin,см2 | Расчетный коэффициент расхода | Ход клапана, мм | Материал корпуса, сталь | Масса, кг | |
| Давление, Мпа | Температура,0С | ||||||||
| 969-250/300-0-03 | 250/300 | 4,0 | 285 | 400 | 242 | 0,7 | 50 | 20Ш | 1444 |

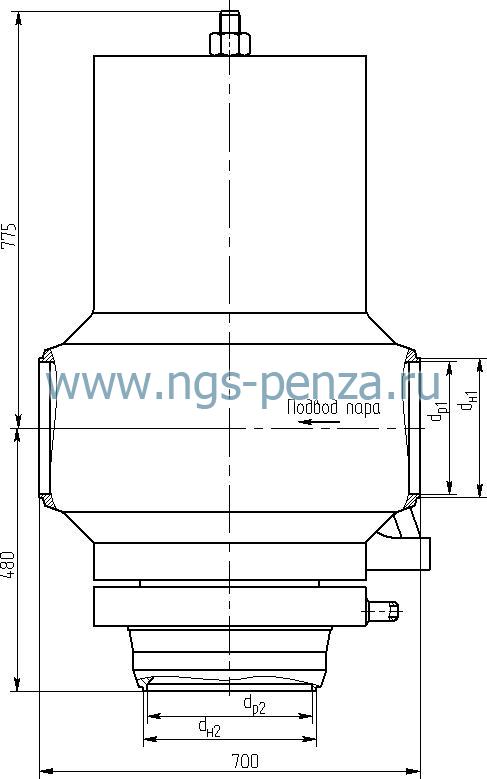

Размеры, мм
| Обозначение изделия | L | L1 | L2 | L3 | H | H1 | A | D | D1 | D2 | B | C | п | d | n1 | d1 | dp1 | dн1 | dp2 | dн2 |
| 969-250/300-0-03 | см.рис. | 254 | 285 | 303 | 335 | |||||||||||||||
