Клапан главный предохранительный сальниковый 694-250/400
Основными составляющими ИПУ, предназначенных для установки на "горячих" линиях трубопроводов пара промежуточного перегрева, а также трубопроводов редуцированного и охлажденного пара РОУ являются клапаны ГПК DN 250/400 серий 694 и 111.
Управляются ГПК собственной рабочей средой (паром), подаваемой в сервопривод от импульсного клапана.
Клапаны устанавливаются на горизонтальных участках трубопроводов направлением штока вверх. Располагаются в местах, удобных для обслуживания и позволяющих размещать в непосредственной близости от них импульсные клапаны.
Технические характеристики
| Обозначение изделия | DN | Параметры рабочей среды | Материал корпуса | Пропускная способность, т/ч | Масса, кг | |
| Давление, Мпа | Температура,0С | |||||
|
111-250/400-0б |
250/400 | 0,8-1,2 | ≤450 | 20ГСЛ | 50-80 | 658 |
| 111-250/400- 0б-01 | 250/400 | 1,3-4,1 | ≤450 | 20ГСЛ | 87-280 | 665 |
| 694-250/400-0б | 250/400 | 4,0 | ≤545 | 15Х1М1ФЛ | 200 | 738 |

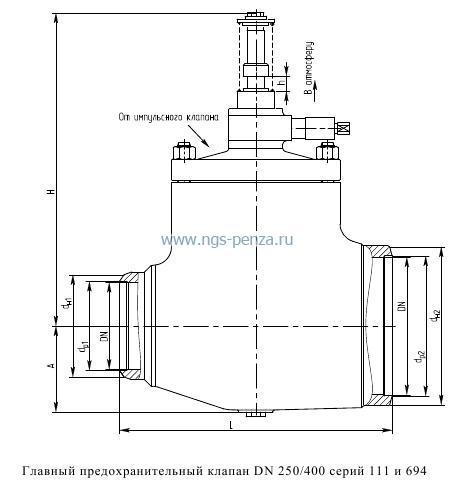

Размеры клапанов, мм
| Обозначение изделия | L | A | H | h | dp1 | dн1 | dp2 | dн2 |
| 111-250/400-0б | 760 | 240 | 860 | 40 | 254 | 285 | 401 | 440 |
| 111-250/400- 0б-01 | 760 | 240 | 1200 | 40 | 254 | 285 | 401 | 440 |
| 694-250/400-0б | 760 | 240 | 1200 | 40 | 248 | 285 | 390 | 440 |
