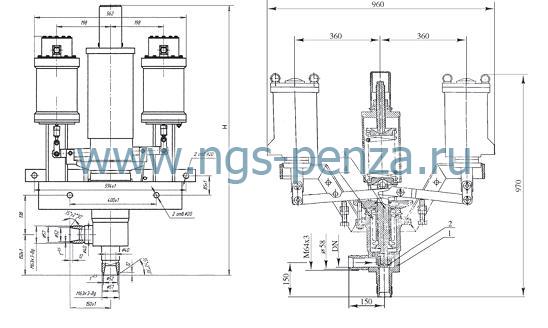

Клапан 28нж14нж предохранительный импульсный пружинный сильфонный
Применяется для автоматического поддержания параметров рабочей среды и предохранения от повышения давления в системах атомных электростанций с реакторами типа РБМК. Клапан применяется совместно с главным предохранительным клапаном Р59030-600. Предназначен для работы в обслуживаемых помещениях.
Технические характеристики
| Давление | Рр от 0,27 до 1,8 Мпа |
| Давление закрытия | Рз не менее – 0,9 Рр (МПа) |
| Противодавление на выходе из клапана Рп, МПа (кгс/см2) | не более – 0,7 Рр |
| Присоединение к трубопроводу | под приварку; диаметр расточки Dр, мм - 52, стыкуемая труба Dн x S, мм – 57х4 (исп.-04); Dр, мм – 52, стыкуемая труба Dн x S, мм – 57 х 3 (осн.исп., -01, -02, -03, -05) |
| Уплотнение штока | сильфонное |
| Направление подачи среды | на золотник |
| Коэффициент расхода | не менее 0,5 |
| Допустимые протечки при Рр | по воде, л/мин: 0,1 (закрытие от пружины); 0,001(закрытие от электромагнита); по воздуху, см 3/мин: 3000. |
| Управление клапаном | для принудительного открытия и закрытия на каждый клапан устанавливаются два электромагнита постоянного тока 220 В |
| Установочное положение | вертикально, электромагнитами вверх |
| Класс безопасности | 2 “Н” |
| Класс и группа арматуры | 2ВIIв |
| Климатическое размещение | М3, тип атмосферы IV по ГОСТ 151500. Условия эксплуатации – параметры окружающей среды при нормальной эксплуатации в обслуживаемых помещениях: температура – от 5 до 70 °С, относительная влажность – 95 %. |
| Материал | корпус 1, золотник 2, шток 3, сильфон 4 – 08Х18Н10Т; уплотнительные поверхности корпуса и золотника – твердый сплав ЦН-12М |
| Масса клапана, кг | 194,8 (исп.: осн.; -01), 189,5 (исп. -02) (масса уточняется при изготовлении и испытаниях головных образцов) |
| Изготовление и поставка | по ТУ 26-07-353-85 и по ЦКБ И56004-040 ТУ |
