Устройство переключающее 23с20нж
Устройство переключающее устанавливается в тех случаях, когда по условиям работы может возникнуть необходимость отключения одного предохранительного клапана и одновременно, без остановки рабочего процесса, подключения другого, для изменения направления потока среды или смешивания сред.
Рабочая среда: вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные к стали 20Л.Скорость коррозии не более 0,1 мм/год.

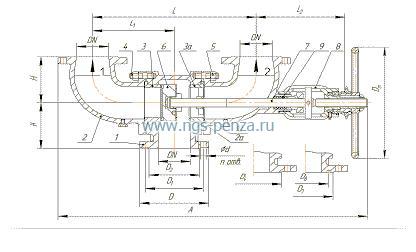

Габаритные и присоединительные размеры
| Обозначение | Таблица фигур | DN, мм | PN, кгс/см2 | L, мм | L1, мм | L2, мм | A, мм | D1, мм | D2, мм | D4, мм | D8, мм | D9, мм | D, мм | n отв. | d, мм | H, мм | B, мм | Dм, мм |
| ПУ 100-63 | 23с20нж | 100 | 63 | 705 | 352,5 | 375 | 1300 | 200 | - | - | 145 | 170 | 250 | 8 | 26 | 220 | 30 | 540 |
Материалы основных деталей
| N | Наименование | Материал |
| 1 | Корпус | 20Л ГОСТ 977 |
| 2,2а | Угольник | 20Л ГОСТ 978 |
| 3,3а | Седло | 20 ГОСТ 1050 с наплавкой |
| 4 | Шпилька | 35 ГОСТ 1050 |
| 5 | Гайка | 25 ГОСТ 1050 |
| 6 | Золотник | 20 ГОСТ 1050 с наплавкой |
| 7 | Шпиндель | 20 Х13 ГОСТ 5632 |
| 8 | Стойка | 20Л ГОСТ 977 |
| 9 | Набивка сальника | АГИ ГОСТ 5152, кольца ТРГ по ТУ 2531-007-21694136 |
| 10 | Прокладка | ТИИР-752 (ПДД) стальная овальная для PN 160, 63 |
