Устройство переключающее 23с17нж
Устройство переключающее устанавливается в тех случаях, когда по условиям работы может возникнуть необходимость отключения одного предохранительного клапана и одновременно, без остановки рабочего процесса, подключения другого, для изменения направления потока среды или смешивания сред.
- Рабочая среда: вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные к стали 20Л.Скорость коррозии не более 0,1 мм/год.
- Температура рабочей среды: от - 40 до + 425 0С.

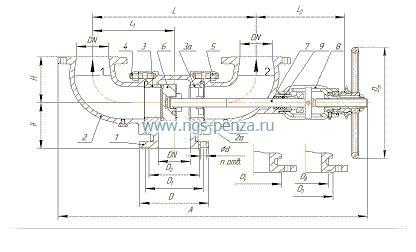

Габаритные и присоединительные размеры
| Обозначение | DN, мм | PN, кгс/см2 | L, мм | L1, мм | L2, мм | A, мм | D1, мм | D4, мм | D, мм | n отв. | d, мм | H, мм | B, мм | Dм, мм |
| ПУ 25-40 | 25 | 40 | 340 | 170 | 250 | 720 | 85 | 57 | 115 | 4 | 14 | 95 | 14 | 240 |
| ПУ 50-40 | 50 | 40 | 340 | 170 | 250 | 750 | 125 | 87 | 160 | 4 | 18 | 105 | 17 | 320 |
| ПУ 50-40-01 | 50 | 40 | 430 | 260 | 250 | 850 | 125 | 87 | 160 | 4 | 18 | 105 | 17 | 320 |
| ПУ 80-40 | 80 | 40 | 430 | 215 | 275 | 875 | 160 | 120 | 195 | 8 | 18 | 150 | 19 | 320 |
| ПУ 80-40-01 | 80 | 40 | 510 | 295 | 275 | 955 | 160 | 120 | 195 | 8 | 18 | 150 | 19 | 320 |
| ПУ 100-40 | 100 | 40 | 510 | 255 | 250 | 1070 | 190 | 149 | 230 | 8 | 22 | 165 | 21 | 400 |
| ПУ 100-40-01 | 100 | 40 | 705 | 450 | 360 | 1270 | 190 | 149 | 230 | 8 | 22 | 165 | 21 | 400 |
| ПУ 150-40 | 150 | 40 | 705 | 352,5 | 375 | 1325 | 250 | 203 | 300 | 8 | 26 | 220 | 27 | 400 |
| ПУ 150-40-01 | 150 | 40 | 780 | 427,5 | 460 | 1485 | 250 | 203 | 300 | 8 | 26 | 220 | 27 | 400 |
Материалы основных деталей
| N | Наименование | Материал |
| 1 | Корпус | 20Л ГОСТ 977 |
| 2,2а | Угольник | 20Л ГОСТ 978 |
| 3,3а | Седло | 20 ГОСТ 1050 с наплавкой |
| 4 | Шпилька | 35 ГОСТ 1050 |
| 5 | Гайка | 25 ГОСТ 1050 |
| 6 | Золотник | 20 ГОСТ 1050 с наплавкой |
| 7 | Шпиндель | 20 Х13 ГОСТ 5632 |
| 8 | Стойка | 20Л ГОСТ 977 |
| 9 | Набивка сальника | АГИ ГОСТ 5152, кольца ТРГ по ТУ 2531-007-21694136 |
| 10 | Прокладка | ТИИР-752 (ПДД) стальная овальная для PN 160, 63 |
