Устройство переключающее 23с16нж
Устройство переключающее устанавливается в тех случаях, когда по условиям работы может возникнуть необходимость отключения одного предохранительного клапана и одновременно, без остановки рабочего процесса, подключения другого, для изменения направления потока среды или смешивания сред.
- Рабочая среда: вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные к стали 20Л. Скорость коррозии не более 0,1 мм/год.
- Температура рабочей среды: от - 40 до + 425 0С.

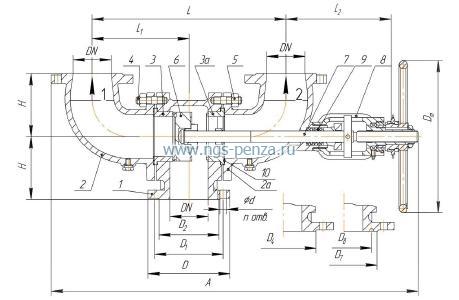

Габаритные и присоединительные размеры
| DN, мм | PN, кгс/см2 | L, мм | L1, мм | L2, мм | A, мм | D1,мм | D2, мм | D, мм | n отв. | d, мм | H, мм | B, мм | Dm, мм |
| 50 | 16 | 340 | 170 | 250 | 750 | 125 | 102 | 160 | 4 | 18 | 105 | 14 | 320 |
| 80 | 16 | 430 | 215 | 250 | 850 | 160 | 133 | 195 | 8 | 18 | 150 | 17 | 320 |
| 100 | 16 | 510 | 255 | 275 | 965 | 180 | 158 | 215 | 8 | 18 | 165 | 17 | 400 |
| 150 | 16 | 705 | 352,5 | 375 | 1315 | 240 | 212 | 280 | 8 | 22 | 220 | 21 | 400 |
| 200 | 16 | 780 | 390 | 460 | 1485 | 295 | 268 | 335 | 12 | 22 | 250 | 23 | 600 |
Материалы основных деталей
| N | Наименование | Материал |
| 1 | Корпус | 20Л ГОСТ 977 |
| 2,2а | Угольник | 20Л ГОСТ 978 |
| 3,3а | Седло | 20 ГОСТ 1050 с наплавкой |
| 4 | Шпилька | 35 ГОСТ 1050 |
| 5 | Гайка | 25 ГОСТ 1050 |
| 6 | Золотник | 20 ГОСТ 1050 с наплавкой |
| 7 | Шпиндель | 20 Х13 ГОСТ 5632 |
| 8 | Стойка | 20Л ГОСТ 977 |
| 9 | Набивка сальника | АГИ ГОСТ 5152, кольца ТРГ по ТУ 2531-007-21694136 |
| 10 | Прокладка | ТИИР-752 (ПДД) стальная овальная для PN 160, 63 |
