Устройство переключающее 23нж20нж

Устройство переключающее устанавливается в тех случаях, когда по условиям работы может возникнуть необходимость отключения одного предохранительного клапана и одновременно, без остановки рабочего процесса, подключения другого, для изменения направления потока среды или смешивания сред.

Рабочая среда: вода, воздух, нефть, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород свыше 0,1%, жидкие и газообразные углеводороды, химические среды, скорость коррозии стали 12Х1812МТЗЛ в которых не более 0,1 мм/год.
Температура рабочей среды: от - 60 ⁰С до + 600 ⁰С.

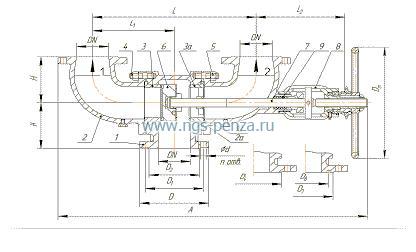

Схема устройства 23нж20нж

Габаритные и присоединительные размеры

Обозначение	Таблица фигур	DN, мм	PN, кгс/см²	L, мм	L1, мм	L2, мм	A, мм	D1, мм	D8, мм	D9,мм	D, мм	n отв.	d, мм	H, мм	B, мм	Dм, мм
ПУ 50-63-01нж	23нж20нж	50	63	430	215	275	875	135	85	102	175	4	22	180	26	400
ПУ 80-63-01нж	23нж20нж	80	63	510	255	375	1060	280	105	121	210	8	22	200	22	400
ПУ 100-63-01нж	23нж20нж	100	63	705	352,5	375	1300	200	145	170	250	8	26	220	30	540

Материалы основных деталей

N	Наименование	Материал
1	Корпус	12Х18Н9ТЛ ГОСТ 977
2,2а	Угольник	12Х18Н9ТЛ ГОСТ 977
3,3а	Седло	12Х18Н9Т ГОСТ 5632 с наплавкой
4	Шпилька	45Х14Н14В2М ГОСТ 5632
5	Гайка	12Х18Н9Т ГОСТ 5632
6	Золотник	12Х18Н9Т ГОСТ 5632 с наплавкой
7	Шпиндель	12Х18Н9Т ГОСТ 5632
8	Стойка	12Х18Н9ТЛ ГОСТ 5632
9	Набивка сальника	АГИ ГОСТ 5152, кольца ТРГ по ТУ 2531-007-21694136
10	Прокладка	ПУТГ-2-АПН-04 стальная овальная для PN 160,63
