Устройство переключающее 23нж17нж
Устройство переключающее устанавливается в тех случаях, когда по условиям работы может возникнуть необходимость отключения одного предохранительного клапана и одновременно, без остановки рабочего процесса, подключения другого, для изменения направления потока среды или смешивания сред.
- Рабочая среда: вода, воздух, нефть, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород свыше 0,1%, жидкие и газообразные углеводороды, химические среды, скорость коррозии стали 12Х1812МТЗЛ в которых не более 0,1 мм/год.
- Температура рабочей среды: от - 60 oС до + 600 oС.

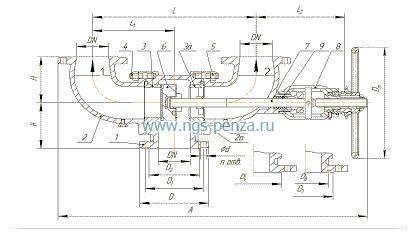

Габаритные и присоединительные размеры
| Обозначение | DN, мм | PN, кгс/см2 | L, мм | L1, мм | L2, мм | A, мм | D1, мм | D4, мм | D, мм | n отв. | d, мм | H, мм | B, мм | Dм, мм |
| ПУ 25-40-01нж | 25 | 40 | 340 | 170 | 250 | 720 | 85 | 57 | 115 | 4 | 14 | 95 | 14 | 240 |
| ПУ 50-40-02нж | 50 | 40 | 340 | 175 | 250 | 750 | 125 | 87 | 160 | 4 | 18 | 105 | 17 | 320 |
| ПУ 50-40-03нж | 50 | 40 | 430 | 260 | 250 | 850 | 125 | 87 | 160 | 4 | 18 | 105 | 17 | 320 |
| ПУ 80-40-02нж | 80 | 40 | 430 | 215 | 275 | 875 | 160 | 120 | 195 | 8 | 18 | 150 | 19 | 320 |
| ПУ 80-40-03нж | 80 | 40 | 510 | 295 | 275 | 955 | 160 | 120 | 195 | 8 | 18 | 150 | 19 | 320 |
| ПУ 100-40-02нж | 100 | 40 | 510 | 255 | 250 | 1070 | 190 | 149 | 230 | 8 | 22 | 165 | 21 | 400 |
| ПУ 100-40-03нж | 100 | 40 | 705 | 450 | 360 | 1270 | 190 | 149 | 230 | 8 | 22 | 165 | 21 | 400 |
| ПУ 150-40-02нж | 150 | 40 | 705 | 352,5 | 375 | 1325 | 250 | 203 | 300 | 8 | 26 | 220 | 27 | 400 |
| ПУ 150-40-03нж | 150 | 40 | 780 | 427,5 | 460 | 1486 | 250 | 203 | 300 | 8 | 26 | 220 | 27 | 400 |
Материалы основных деталей
| № | Наименование | Материал |
| 1 | Корпус | 12Х18Н9ТЛ ГОСТ 977 |
| 2,2а | Угольник | 12Х18Н9ТЛ ГОСТ 977 |
| 3,3а | Седло | 12Х18Н9Т ГОСТ 5632 с наплавкой |
| 4 | Шпилька | 45Х14Н14В2М ГОСТ 5632 |
| 5 | Гайка | 12Х18Н9Т ГОСТ 5632 |
| 6 | Золотник | 12Х18Н9Т ГОСТ 5632 с наплавкой |
| 7 | Шпиндель | 12Х18Н9Т ГОСТ 5632 |
| 8 | Стойка | 12Х18Н9ТЛ ГОСТ 5632 |
| 9 | Набивка сальника | АГИ ГОСТ 5152, кольца ТРГ по ТУ 2531-007-21694136 |
| 10 | Прокладка | ПУТГ-2-АПН-04 стальная овальная для PN 160,63 |
