Устройство переключающее 23нж16нж

Устройство переключающее устанавливается в тех случаях, когда по условиям работы может возникнуть необходимость отключения одного предохранительного клапана и одновременно, без остановки рабочего процесса, подключения другого, для изменения направления потока среды или смешивания сред.

Рабочая среда: вода, воздух, нефть, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород свыше 0,1%, жидкие и газообразные углеводороды, химические среды, скорость коррозии стали 12Х1812МТЗЛ в которых не более 0,1 мм/год. Температура рабочей среды: от - 60 ⁰С до + 600 ⁰С.

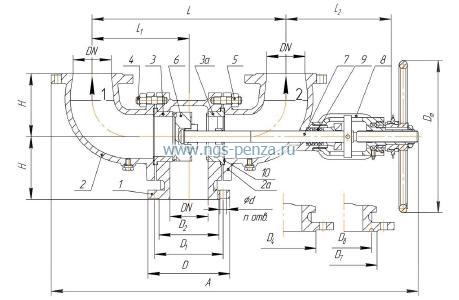

Схема устройства 23нж16нж

Габаритные и присоединительные размеры

DN, мм	PN, кгс/см²	L, мм	L1, мм	L2, мм	A, мм	D1,мм	D2, мм	D, мм	n отв.	d, мм	H, мм	B, мм	Dm, мм
50	16	340	170	250	750	125	102	160	4	18	105	14	320
80	16	430	215	250	850	160	133	195	8	18	150	17	320
100	16	510	255	275	965	180	158	215	8	18	165	17	400
150	16	705	352,5	375	1315	240	212	280	8	22	220	21	400
200	16	780	390	460	1485	295	268	335	12	22	250	23	600

Материалы основных деталей

N	Наименование	Материал
1	Корпус	12Х18Н9ТЛ ГОСТ 977
2,2а	Угольник	12Х18Н9ТЛ ГОСТ 977
3,3а	Седло	12Х18Н9Т ГОСТ 5632 с наплавкой
4	Шпилька	45Х14Н14В2М ГОСТ 5632
5	Гайка	12Х18Н9Т ГОСТ 5632
6	Золотник	12Х18Н9Т ГОСТ 5632 с наплавкой
7	Шпиндель	12Х18Н9Т ГОСТ 5632
8	Стойка	12Х18Н9ТЛ ГОСТ 5632
9	Набивка сальника	АГИ ГОСТ 5152, кольца ТРГ по ТУ 2531-007-21694136
10	Прокладка	ПУТГ-2-АПН-04 стальная овальная для PN 160,63
