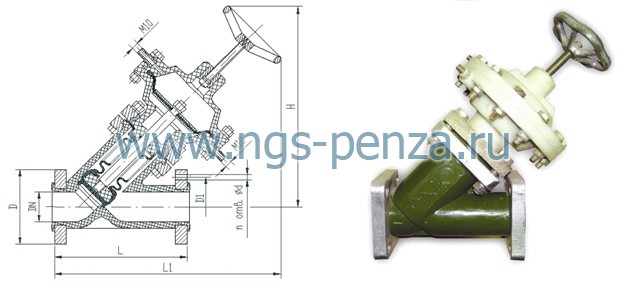

Клапан запорный сильфонный с пневмоприводом,т/ф 22п619бк, П26528, ТУ 26-07-270-80
| Обозначение изделия | Проход условный DN, мм | Рабочее давление, Рр, МПа (кгс/см2) | Размеры, мм | Масса, кг | ||||||||||
| L | L1 | H | D | D1 | d | n | ||||||||
| П26528-025 | 25 | 0,6 (6,0) | 160 | 320 | 310 | 90 | 85 | 14 | 4 | 5,2 | ||||
| П26528-032 | 32 | 180 | 320 | 310 | 105 | 100 | 18 | 6,2 | ||||||
| П26528-050 | 50 | 230 | 366 | 320 | 125 | 125 | 7,2 | |||||||
| П26528-100 | 100 | 0,4 (4,0) | 350 | 460 | 435 | Ø205 | 170 | 15,0 | ||||||
| Таблица фигур | Исполнение изделия | Температура - оС | Материал основных деталей | |||||||||||
| рабочей среды | окружающей среды | Корпус | Золотник | |||||||||||
| 22п619бк |
|
Нормальное |
от -5 до +100 |
от -5 до +40 |
Пентапласт БГ1 ТУ 6-05-1422-79 |
Фторопласт Ф-42ЛД-2 ГОСТ 25428-82 |
||||||||
| 22п619бкэ | -01 | Экспортное | ||||||||||||
| 22п619бк1* | -02 | Нормальное |
от -5 до +70 |
Полипропилен 21020-16 ГОСТ 26996-86 |
||||||||||
| 22п619бк1э | -03 | Экспортное | ||||||||||||
| 22п619бк2 | -04 | Нормальное |
от -30 до +70 |
от -30 до +40 |
Морозостойкий полипропилен МПП 12-06 ТУ 6-05-1931-82 |
|||||||||
| 22п619бк2э | -05 | Экспортное | ||||||||||||
- Присоединение клапана к трубопроводу - фланцевое.
- Размеры фланцев трубопровода - по ГОСТ 12815-80, на PN 1,0 МПа (10 кгс/см2) для DN 25, 32, 50 и на PN 0,63 МПа (6,3 кгс/см2) для DN 100 исполнение 1, ряд 2.
- Рабочее положение клапана - любое. Направление подачи среды под золотник.
- Коэффициент сопротивления для DN 25, 32, 50 - не более 5, для DN 100 - не более 6.
- Герметичность в затворе - по классу "А" ГОСТ 9544-93.
- Применение винтового сильфона обеспечивает герметичность относительно внешней среды.
- Управляющее давление для пневмопривода Pупр 0,5 - 0,6 МПа (5 - 6 кгс/см2).
Таблица применяемости клапана П26528
| Рабочая среда |
П26528-025, 01, П26528-032, 01, П26528-050, 01, П26523-100, 01 |
П26528-025-02-05, П26528-032-02-05, П26528-050-02-05, П26528-100-02-05 |
|||
| Концентрация % | Температура оС | Концентрация % | Температура oС | ||
| Азотная кислота | до 10 | 100 | 20 | 50 | |
| до 40 | 60 |
|
|
||
| до 50 | 20 |
|
|
||
| Серная кислота | до 60 | 100 | до 30 | 60 | |
| до 96 | 65 | до 40 | 40 | ||
|
|
|
до 70 | 20 | ||
| Соляная кислота | до 37 | 100 | до 30 | 60 | |
|
|
более 30 | 20 | |||
| Фосфораная кислота | до 85 | 100 | до 80 | 60 | |
| Фтористоводородная кислота | до 30 | 100 | до 40 | 50 | |
| до 40 | 27 | до 60 | 20 | ||
| до 60 |
|
|
|
||
| Кремнефтористоводородная кислота | до 35 | 100 | до 30 | 20 | |
| Уксусная кислота | до 80 | 100 | до 80 | 40 | |
|
|
|
до 60 | 60 | ||
| Муравьиная кислота | до 100 | 100 | до 50 | 60 | |
| Кислоты: лимонная, масляная, малеиновая, бензойная | любая | 100 | любая | 70 | |
| Растворы солей минеральных и органических кислот | любая | 100 | любая | 70 | |
| Растворы щелочей | любая | 100 | любая | 70 | |
| Сероводород |
|
100 |
|
70 | |
|
Хлористый водород (сухой) влажный газ |
_ | 25 | _ | _ | |
| _ | от 20 | 30 | 60 | ||
| Аммиак газ | _ | 100 | _ | 70 | |
| Формальдегид | 50 | 100 | до 40 | 30 | |
| до 10 | 40 | ||||
| Предельные углеводороды - метан, бутан, пропан и др. | любая | 100 | _ | _ | |
| Четыреххлористый углерод | _ | 100 | _ | _ | |
| Этиловый спирт | 96 | 100 | до 96 | 70 | |
*исполнение может применяться для жидких пищевых продуктов и питьевой воды по ГОСТ Р51232-98.
