Клапан запорный с пневмоприводом 22нж620п9

22нж620п9

Предназначен для установки на трубопроводах в качестве запорного устройства

Герметичность затвора по ГОСТ 9544-93: класс В
Управляющее давление воздуха в пневмоприводе, МПа (кгс/см²): 0,63 (6,3)
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80, исполнение 9 – для 22тн620п и 22нж620п9; исполнение 5 – для 22с620п
Уплотнение в затворе: плоское (кольцо)
Установочное положение на трубопроводе: любое
Направление подачи рабочей среды: Ду 15 - под золотник, Ду 20, 25 - на золотник
Климатическое исполнение: У3, Т3 ГОСТ 15150-69
Материал корпуса: 22тн620п - титан ВТI-0, 22нж620п9 - сталь 12Х18Н9Т, 22с620п - сталь 20

Обозначение	Обозначение условное	Проход условный Ду, мм	Давление условное Ру, МПа (кгс/см²)	Среда рабочая	Температура t °С, не более	Масса, кг
ПЗ.96434-015	22тн620п	15	1,6 (16)	Среды, по отношению к которым применяемые материалы коррозионностойки	140	11,3
ПЗ.96434-015-03	22нж620п9				140	12,4
ПЗ.96434-015-06	22с620п			Вода горячая, холодная и оборотная, пар, конденсат, воздух	150	12,4
ПЗ.96434-020	22нж620п9	20	2,5 (25)	Нефтепродукты	140	13,3
ПЗ.96434-025	22тн620п	25	1,6 (16)	Среды, по отношению к которым применяемые материалы коррозионностойки		12,5
ПЗ.96434-025-03	22нж620п9					14,4
ПЗ.96434-025-06	22с620п			Вода горячая, холодная и оборотная, пар, конденсат, воздух	150	14,4

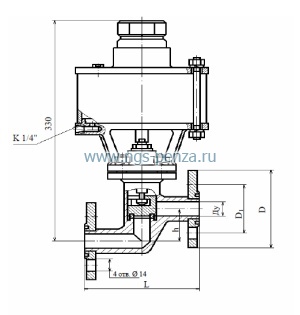

Схема 22нж620п9

Проход условный Ду, мм	Размеры, мм
Проход условный Ду, мм	D	D1	L	h
15	95	65	130	28
20	105	75	140	28
25	115	85	160	35
