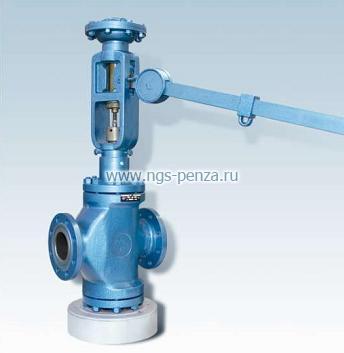

Регулятор давления прямого действия 21с10нж
Предназначен для автоматического поддержания давления на заданном уровне в системе. Применяется при автоматизации различных технологических процессов. Устанавливается строго вертикально на трубопроводе: перед или после регулятора.
- Рабочая среда: жидкая или газообразная, нейтральная к материалам деталей, соприкасающихся со средой
- Температура рабочей среды: не более + 3000С
- Влажность окружающей среды: от 30% до 80%
- Температура окружающей среды: от -30 до +500С
- Требования безопасности: по ГОСТ 12.2.063
- Средняя наработка на отказ: не менее 8000ч (4000 циклов)
- Диапазон регулирования:
- от 0,015 до 1,3 МПа для DN25-150
- от 0,015 до 0,8 МПа для DN200
- Вид привода: МИМ, во взаимодействии с рычажно-грузовой системой
- Срок службы: не менее 30 лет
Основные технические характеристики

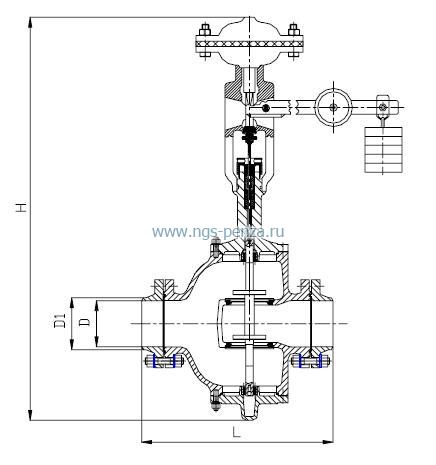

| Условное обозначение изделия | DN, мм | PN, Мпа | Климатическое исполнение по ГОСТ 15150-69 | Габаритные размеры и размеры присоединительных концов под приварку, мм |
Протечка в затворе не более, см3/мин
|
Масса,кг не более | |||
| L | H | D | D1 | ||||||
| Регулятор давления прямого действия рычажный по ТУ 26-07-1324-83 | |||||||||
|
21с10/12нж,
21нж10/12нж |
25 | 1,6 | У1 | 240 | 700 | 25 | 80 | 41 | 47 |
| 40 | 300 | 755 | 38 | 168 | 63 | 52 | |||
| 50 | 300 | 797 | 47 | 58 | 270 | 83 | |||
| 80 | 380 | 900 | 77 | 90 | 600 | 114 | |||
| 100 | 430 | 1030 | 96 | 110 | 1000 | 128 | |||
| 150 | 550 | 1175 | 145 | 461 | 2500 | 205 | |||
| 200 | 876 | 1200 | 198 | 220 | 4000 | 230 | |||
