Клапан предохранительный неполноподъемный пружинный фланцевый 17с50нж

Предназначен для защиты оборудования от недопустимого давления посредством сброса избытка рабочей среды в атмосферу или отводящий трубопровод.

Материал основных деталей

Наименование	17с50нж
Корпус, крышка	Сталь 25Л
Диск, втулка	Сталь 20Х13
Шток	20Х13 / сталь 40
Пружина	50ХФА
Прокладка	АД1М-1

Технические характеристики

Диаметр номинальный, DN, мм		50	80
Диаметр отверстия в седле dc, мм		40	63
Допустимые протечки в затворе, см3/мин		5-для воздуха 1-для воды	10-для воздуха 2-для воды
Площадь сечения седла Fc, мм2, не менее		1257	3117
Давление номинальное на входе РN, МПа (кгс/см²)		4,0 (40)
Давление номинальное на выходе РN, МПа		1,6 (16)
Давление полного открытия Рпо, МПа (кгс/см²), не более		Для газообразных сред- 1,15 Рн Для жидких сред- 1,25 Рн
Давление закрытия Рз, МПа (кгс/см²), не менее		0,9Рн
Противодавление Рп, МПа (кгс/см²)		0
Пределы давлений настройки пружины, Рн, МПа (кгс/см²)		1,6-2,0 (16-20) 2,0-2,8 (20-28) 2,8-4,0 (28-40)
Температура окружающей среды, ºС		От минус 40 до 40
Температура рабочей среды, ºС		От минус 40 до 250
Характеристика рабочей среды		Вода, пар
Коэффициент расхода α, не менее		0,15
Присоединительные размеры и размеры уплотнительных поверхностей корпуса		по ГОСТ 12815-80 исп.1 ряд 2
Масса (кг.)	21,5			35

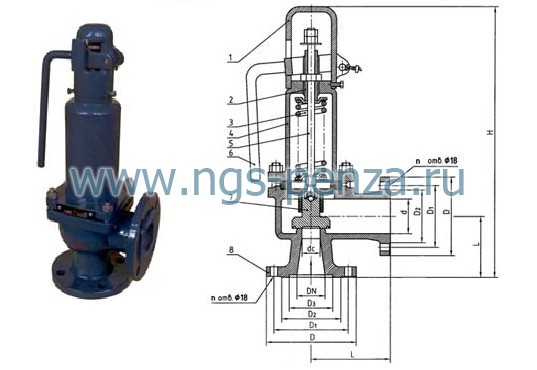

Колпак
Регулирующий винт
Пружина
Крышка
Шток
Узел ручного подрыва
Золотник
Корпус

Габаритные и присоединительные размеры

DN, мм	Размеры, мм
DN, мм	d	D2	D3	D1	D	L	H	dc	n	m
50	50	102	88	125	160	115	445	40	4	4
80	80	133	121	160	195	150	565	63	8	4
