Клапан 17с23нж предохранительный пружинный без ручного подрыва (СППК4, СППК5)
Клапаны предохранительные предназначены для защиты оборудования от недопустимого превышения установленного давления. Применяются в резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. После снижения давления до нужного предела предохранительный клапан прекращает сброс среды.
- Рабочая среда: вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные к стали 20Л.Скорость коррозии не более 0,1 мм/год.
- Температура рабочей среды: от - 40 до + 425 0С.
Технические характеристики
| Обозначение изделия | Таблица фигур | DN, мм, вход | PN, кгс/см2 вход | DN1, мм, выход | PN, кгс/см2 выход | dc, мм | Fc , мм | α газа | α жид | Материал корпуса | H, мм | H1, мм | L, мм | L1, мм | Масса, кг |
| СППК4 | 17с23нж | 50 | 40 | 80 | 16 | 33 | 854,9 | 0,8 | 0,5 | Сталь 20Л | - | 555 | 130 | 155 | 28 |
| СППК4 | 17с23нж | 80 | 40 | 100 | 16 | 40 | 1256 | 0,8 | 0,5 | Сталь 20Л | - | 650 | 150 | 175 | 39 |
| СППК5 | 17с23нж | 100 | 40 | 150 | 16 | 48 | 1808 | 0,8 | 0,5 | Сталь 20Л | - | 730 | 180 | 200 | 55 |
| СППК4 | 17с23нж | 150 | 40 | 200 | 16 | 75 | 4415 | 0,8 | 0,56 | Сталь 20Л | - | 860 | 205 | 230 | 96 |

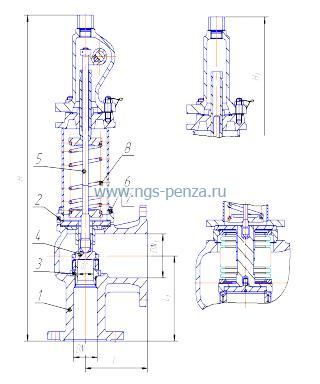

Материал основных деталей
| N | Наименование детали | Материал |
| 1 | Корпус | Сталь 20Л |
| 2 | Крышка | Сталь 20Л |
| 3 | Седло | 20Х13 |
| 4 | Золотник | 20Х13 |
| 5 | Шток | 20Х13 |
| 6 | Гайка | Сталь 25 |
| 7 | Шпилька | Сталь 35 |
| 8 | Пружина | 50ХФА |
