Клапан предохранительный пружинный с ручным подрывом 17нж6нж (СППК4Р, СППК5Р)
Клапаны предохранительные предназначены для защиты оборудования от недопустимого превышения установленного давления. Применяются в резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. После снижения давления до нужного предела предохранительный клапан прекращает сброс среды.
- Рабочая среда: вода, воздух, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии стали 12Х18Н9ТЛ в которых не более 0,1 мм/ год.
- Температура рабочей среды: от -60 до + 600 0С.
Технические характеристики
| DN, мм, вход | PN, кгс/см2 вход | DN1, мм, выход | PN, кгс/см2 выход | dc, мм | Fc, мм | α газа | α жид | Материал корпуса | H, мм | H1, мм | L, мм | L1, мм | Масса, кг |
| 100 | 16 | 150 | 16 | 48 | 1808 | 0,8 | 0,5 | Сталь 12Х18Н9ТЛ | 770 | - | 160 | 200 | 62 |
| 200 | 6 | 75 | 4415 | 0,56 | 940 | - | 205 | 230 | 94 | ||||
| 150 | 16 | 300 | - | 142 | 1528 | 0,4 | 0,23 | 1250 | - | 280 | 320 | 10 | |
| 800 | - | 30 | 706,5 | 0,6 | 0,3 | - | 570 | 130 | 155 | 27 |

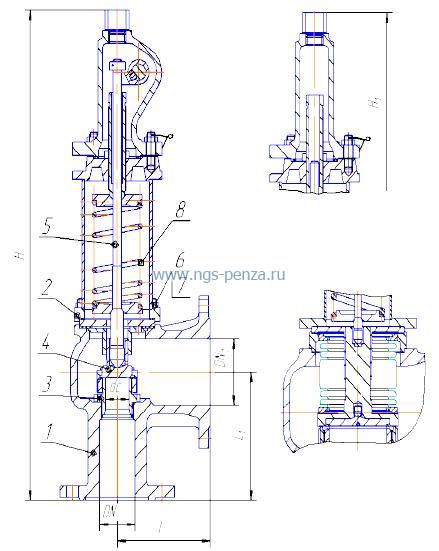

Материалы основных деталей
| N | Наименование детали | Материал |
| 1 | Корпус | 12Х18Н9ТЛ |
| 2 | Крышка | 12Х18Н9Т |
| 3 | Седло | 12Х18Н9Т |
| 4 | Золотник | 12Х18Н9Т |
| 5 | Шток | 12Х18Н9Т |
| 6 | Гайка | 12Х18Н9Т |
| 7 | Шпилька | 12Х18Н9Т |
| 8 | Пружина | 50ХФА |
| 9 | Сильфон | 08Х18Н10Т |
