Клапан предохранительный угловой сильфонный 17нж49нж (И55104)
Применяется для жидких и газообразных сред, по отношению к которым применяемые материалы коррозионностойки, в том числе гелий с Тр от -195 до +450 °С.
- Давление: РN 4,0 МПа (40 кгс/см2)
- Присоединение к трубопроводу: DN 15 – штуцерно-торцевое по ГОСТ 5890-78, DN 25, DN 50 – фланцевое
- Материалы основных деталей: 08Х18Н10Т, 12Х18Н9ТЛ
- Допустимые протечки в затворе, см3/мин, не более: DN 15/20, 10/20 — 15; DN 25/40 мм — 25; DN 50/80 мм — 50. Клапаны имеют устройства для принудительного открытия вручную (узел ручного подрыва)
- Уплотнение в затворе: DN 15 — металл по металлу; DN 25, DN 50 — металл по фторопласту
- Уплотнение по штоку: сильфонное
- Климатическое исполнение: (условия эксплуатации) окружающая среда — воздух, Токр. от —42 до +40 °С и относительная влажность до 100 %
- Установочное положение: вертикально, колпаком вверх

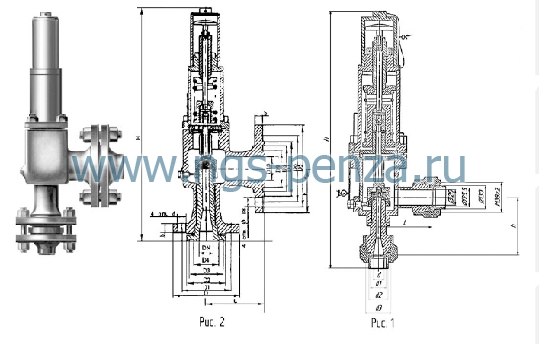

| DN | Рис. | Исп. | L | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | H | h | h1 | b | d | d1 | d2 | d3 |
| 15 | 1 | 00-02 | 75 | - | - | - | - | - | - | - | - | - | - | - | 340 | 75 | - | - | 15 | 22,5 | 27 | М36х2 |
| 03 | - | - | - | - | - | - | - | - | - | - | - | - | - | 10 | 14,5 | 20,5 | М22х1 | |||||
| 25 | 2 | Все | 100 | 115 | 85 | 68 | 58 | 42 | 145 | 110 | 88 | 76 | 60 | 40 | 391 | 120 | 25 | 14 | 14 | - | - | - |
| 50 | Все | 125 | 160 | 125 | 102 | 88 | 72 | 195 | 160 | 133 | 121 | 105 | 80 | 585 | 155 | 27 | 17 | 18 | - | - | - |
| Обозначение изделия и исполнения |
DN, вход/ выход |
PN, МПа (кгс/см2) | Рабочая среда | Траб. среды, 0 С | Рр, МПа (кгс/см2) | Коэф-т пропускной способности Kv, т/ч | Допустимые протечки в затворе, см3/мин | Материалы основных деталей | Присоединение | Масса, кг |
| И55104.015 | 15/20 | 4,0 (40) | Жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки, в том числе гелий | До 450 | От 1,6 до 2,2 (от 16 до 22) | 1,0 | 15 | Корпус, седло – 12Х18Н9Т; диск, сильфон – 08Х18Н10Т. | Штуцерно-торцевое | 5,0 |
| -01 | От 2,2 до 3,0 (от 22 до 30) | |||||||||
| -02 | До 200 | От 3,0 до 4,0 (от 30 до 40) | ||||||||
| -03 | 10/20 | От 3,0 до 4,0 (от 30 до 40) | ||||||||
| И55104.025 | 25/40 | От –195 до +200 | От 1,6 до 2,2 (от 16 до 22) | 4,0 | 25 | Фланцевое | 10,0 | |||
| -01 | От 2,2 до 3,5 (от 22 до 35) | |||||||||
| -02 | От 3,5 до 4,0 (от 35 до 40) | |||||||||
| И55104.050 | 50/80 | От 1,6 до 2,2 (от 16 до 22) | 16,0 | 50 | Фланцевое | 26,0 | ||||
| -01 | От 2,2 до 2,8 (от 22 до 28) | |||||||||
| -02 | От 2,8 до 3,4 (от 28 до 34) | |||||||||
| -03 | От 3,4 до 4,0 (от 34 до 40) |
