Клапан 17нж25нж предохранительный пружинный с ручным подрывом (СППК4Р, СППК5Р)
Клапаны предохранительные предназначены для защиты оборудования от недопустимого превышения установленного давления. Применяются в резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. После снижения давления до нужного предела предохранительный клапан прекращает сброс среды.
- Рабочая среда: вода, воздух, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии стали 12Х18Н9ТЛ в которых не более 0,1 мм/ год.
- Температура рабочей среды: от -60 до + 600 0С.
Технические характеристики
| Обозначение | Таблица фигур | DN, мм, вход | PN, кгс/см2 вход | DN1, мм, выход | PN, кгс/см2 выход | dc, мм | Fc , мм | α газа | α жид | Материал корпуса |
H, мм |
H1, мм |
L, мм |
L1, мм |
Масса, кг |
| СППК4Р | 17нж25нж | 50 | 40 | 80 | 16 | 30 | 706,5 | 0,6 | 0,3 | Сталь 12Х18Н9ТЛ | 595 | - | 130 | 155 | 31 |
| СППК4Р | 17нж25нж | 80 | 40 | 100 | 16 | 40 | 1256 | 0,6 | 0,3 | Сталь 12Х18Н9ТЛ | 675 | - | 150 | 175 | 44 |
| СППК5Р | 17нж25нж | 100 | 40 | 150 | 16 | 48 | 1808 | 0,8 | 0,5 | Сталь 12Х18Н9ТЛ | 770 | - | 180 | 200 | 70 |

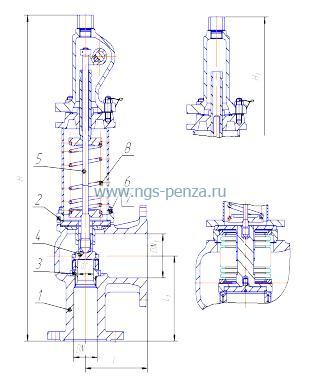

Материалы основных деталей
| N | Наименование детали | Материал |
| 1 | Корпус | 12Х18Н9ТЛ |
| 2 | Крышка | 12Х18Н9Т |
| 3 | Седло | 12Х18Н9Т |
| 4 | Золотник | 12Х18Н9Т |
| 5 | Шток | 12Х18Н9Т |
| 6 | Гайка | 12Х18Н9Т |
| 7 | Шпилька | 12Х18Н9Т |
| 8 | Пружина | 50ХФА |
| 9 | Сильфон | 08Х18Н10Т |
