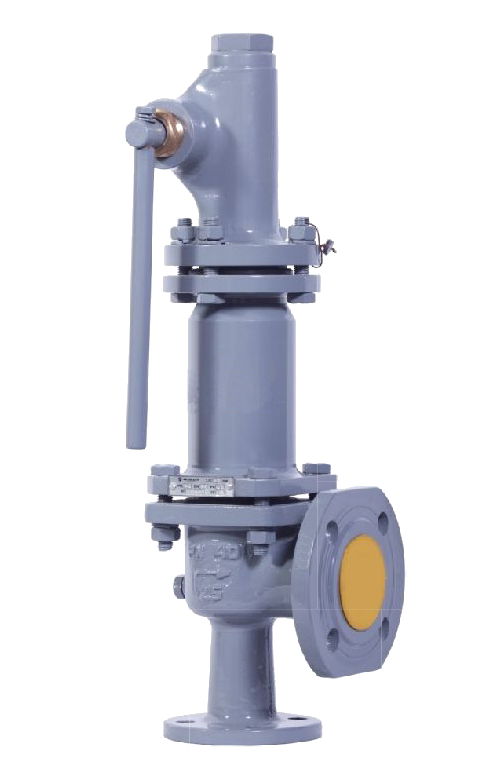

Клапан предохранительный пружинный с ручным подрывом 17нж21нж (СППК4Р)

Клапан предохранительный 17нж21нж предназначен для защиты оборудования от недопустимого превышения установленного давления. Применяются в резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. После снижения давления до нужного предела предохранительный клапан прекращает сброс среды. Клапан 17нж21нж герметичен по отношению к внешней среде.

Рабочая среда:
вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции, нефтехимические и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2 мм в год.

Показатели назначения и гарантии:

Климатическое исполнение УХЛ1 по ГОСТ 15150;
Температура рабочей среды: от - 60 до + 560^oС;
Температура окружающей среды: -60 до +40^oС;
Гарантийный срок эксплуатации: 12 месяцев со дня ввода в эксплуатацию;
Срок консервации: 3 года;
Срок службы: не менее 15 лет;
Наработка на отказ: 180 циклов.

Технические характеристики

Обозначение	Таблица фигур	DN, мм, вход	PN, кгс/см², вход	DN1, мм, выход	PN, кгс/см² выход	d_c, мм	Fc , мм	α газа	α жид	Материал корпуса	H, мм	H1, мм	L, мм	L1, мм	Масса, кг
СППК4Р	17нж21нж	150	40	200	16	75	4415	0,8	0,56	Сталь 12Х18Н9ТЛ	940	-	205	230	99

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры клапана предохранительного пружинного с ручным подрывом 17нж21нж (СППК4Р)

DN	D	D1	D2	DN1	D3	D4	D5	D6	h	L	L1	H	H1	dc	n	d	n1	d1
25	115	85	65	40	145	110	84	58	3	100	120	520	446	16	4	14	4	18
50	160	125	99	80	195	160	132	88		130	155	603	530	33	4	18	4
80	195	160	132	100	215	180	156	121		150	175	680	605	40	8	18	8
100	230	190	156	150	280	240	211	150	3,5	160	200	788	715	48		22	8	22
150	300	250	211	200	335	295	266	204	3,5	205	245	925	850	75		26	12	22

Материалы основных деталей

Наименование детали	Материальное исполнение
Корпус, крышка, колпак	Сталь 12Х18Н9ТЛ
Золотник, седло	Сталь 20Х18Н10Т ГОСТ 5632
Наплавка уплотнений затвора	ЦН-12М
Шток, перегородка	Сталь 20Х18Н10Т ГОСТ 5632
Пружина	Сталь 50ХФА ГОСТ 14959

Подобрать клапан предохранительный 17нж21нж
вам помогут наши специалисты по телефону +7 (8412) 989-323 или с помощью онлайн-консультанта.
