Клапан 17нж14нж предохранительный пружинный без ручного подрыва (СППК4)
Клапаны предохранительные предназначены для защиты оборудования от недопустимого превышения установленного давления. Применяются в резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. После снижения давления до нужного предела предохранительный клапан прекращает сброс среды.
Рабочая среда: вода, воздух, пар, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии стали 12Х18Н9ТЛ в которых не более 0,1 мм/ год.
Температура рабочей среды: от -60 до + 600 0С.
Технические характеристики
| Обозначение | Таблица фигур | DN, мм, вход | PN, кгс/см2 вход | DN1, мм, выход | PN, кгс/см2 выход | dc, мм | Fc , мм | α газа | α жид | Материал корпуса | H, мм | H1, мм | L, мм | L1, мм | Масса, кг |
| СППК4 | 17нж14нж | 25 | 40 | 40 | 16 | 16 | 201 | 0,6 | 0,1 | 12Х18Н9ТЛ | - | 505 | 100 | 120 | 21 |
| СППК4 | 17нж14нж | 50 | 40 | 80 | 16 | 30 | 706,51 | 0,6 | 0,3 | 12Х18Н9ТЛ | - | 570 | 130 | 155 | 29 |
| СППК4 | 17нж14нж | 80 | 40 | 150 | 16 | 40 | 1256 | 0,6 | 0,3 | 12Х18Н9ТЛ | - | 650 | 150 | 175 | 41 |

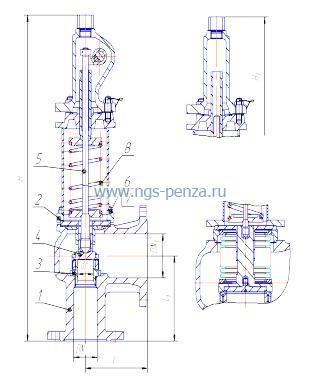

Материалы основных деталей
| N | Наименование детали | Материал |
| 1 | Корпус | 12Х18Н9ТЛ |
| 2 | Крышка | 12Х18Н9Т |
| 3 | Седло | 12Х18Н9Т |
| 4 | Золотник | 12Х18Н9Т |
| 5 | Шток | 12Х18Н9Т |
| 6 | Гайка | 12Х18Н9Т |
| 7 | Шпилька | 12Х18Н9Т |
| 8 | Пружина | 50ХФА |
| 9 | Сильфон | 08Х18Н10Т |
