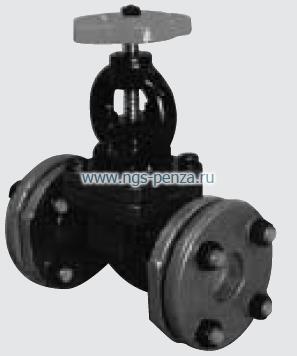

Клапан запорный проходной 15с65бк
- Клапаны изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12820-80.
- Затвор — плоский золотник.
- Герметичность затвора по ГОСТ 9544-93, класс B.
- Уплотнение шпинделя — сальниковое.
- Направление подачи среды — под золотник.
- Управление клапана ручное — маховиком.

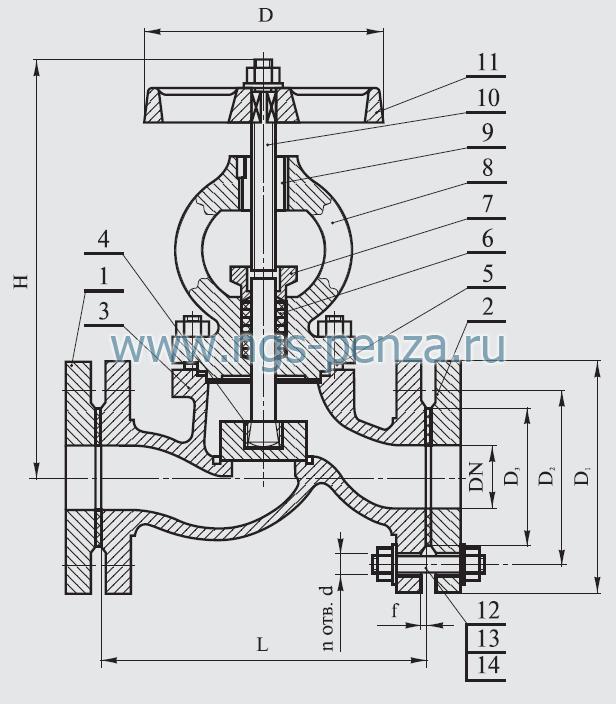

Габаритные размеры
| DN | L | H | D | D1 | D2 | D3 | f | d | n | Масса, кг |
| 40 | 200 | 250 | 120 | 145 | 110 | 88 | 3 | 18 | 4 | 17,7 |
| 50 | 230 | 255 | 140 | 160 | 125 | 102 | 3 | 18 | 4 | 21 |
| 65 | 290 | 315 | 200 | 180 | 145 | 122 | 3 | 18 | 4 | 35 |
| 80 | 310 | 320 | 200 | 195 | 160 | 138 | 3 | 18 | 4 | 37 |
| 100 | 350 | 360 | 240 | 215 | 180 | 158 | 3 | 18 | 8 | 59 |
| 150 | 480 | 470 | 360 | 280 | 240 | 212 | 3 | 23 | 8 | 119 |
Материальное исполнение
| 1 | Фланец | Сталь 20 |
| 2 | Прокладка | Паронит |
| 3 | Корпус | Сталь 20Л |
| 4 | Золотник | Сталь 20Х13 |
| 5 | Прокладка | Паронит |
| 6 | Набивка | АП-31 по ГОСТ 5152-84 |
| 7 | Втулка сальниковая фланцевая | Сталь 20 |
| 8 | Крышка | Сталь 20Л |
| 9 | Втулка | Бронза |
| 10 | Шпиндель | Сталь 20Х13 |
| 11 | Маховик | Серый чугун |
| 12 | Шпилька | Сталь 35 |
| 13 | Гайка | Сталь 20 |
| 14 | Шайба | Сталь 20 |
Показатели назначения
| Условное обозначение | 15с65бк |
| Рабочая среда | вода, пар |
| Температура рабочей среды, 0С | до +200 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Минимальная температура окружающего воздуха, 0С | -40 |
