Клапан предохранительный прямого действия 15с-2-2
Клапаны предохранительные пружинные прямого действия типа 15с, 17с предназначены для предотвращения повышения давления среды выше допустимого в трубопроводах и коллекторах паровых и водогрейных котлов, находящихся под давлением.
Клапаны должны устанавливаться вертикально в наиболее высокой части защищаемого объекта. Крепление клапанов 15с-1-1, 17с-1-2 и 17с-1-3 к трубопроводу цапковое, рассчитано на нагрузки от массы клапана и реактивных усилий, возникающих при его срабатывании. Крепление клапана 15с-2-2 к трубопроводу - фланцевое.

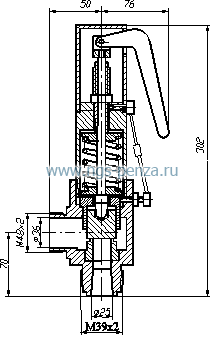

Клапан предохранительный 15с-1-1

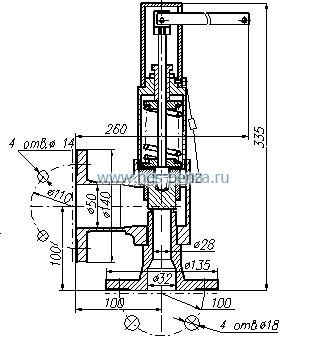

Клапан предохранительный 15с-2-2

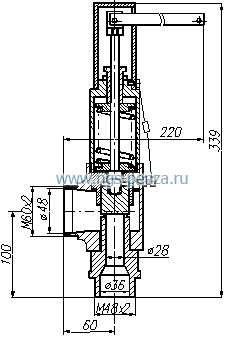

Клапан предохранительный 17с-1-2

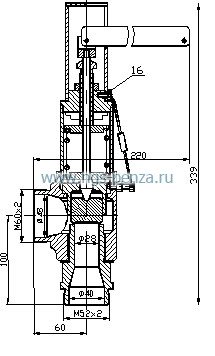

Клапан предохранительный 17с-1-3

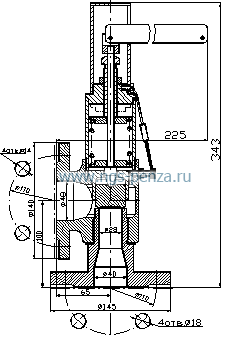

Клапан предохранительный 17с-2-3
Технические характеристики
| Обозначение изделия | DN, мм | PN, МПа | T, ˚С | F, см2 | µ коэф. расхода | Kvу, м3/час | Давление настройки Рн, МПа | Масса, кг |
| 15с-1-1 | 25 | 1,0 | 200 | 2,5 | 0,7 | 8,86 | 0,8-1,0 | 3,2 |
| 17с-1-2 | 32 | 1,0 | 250 | 6,1 | 0,6 | 18 | 0,6±0,15 | 5,1 |
| 15с-2-2 | 32 | 1,6 | 250 | 6,1 | 0,7 | 21 | 1,1-1,5 | 7,4 |
| 17с-1-3 | 40 | 1,0 | 250 | 6,1 | 0,7 | 21 | 0,6±0,15 | 5,1 |
| 17с-2-3 | 40 | 1,0 | 250 | 6,1 | 0,7 | 21 | 0,6±0,15 | 8,1 |
Примечание: Давление обратной посадки не менее 0,8 от давления настройки
Материалы основных деталей
| 15с-1-1, 17с-1-2, 17с-1-3 | 15с-2-2 |
|
корпус - сталь 20, крышка - Ст3кп2, золотник - сталь 20Х13, седло - сталь 20Х13. |
Корпус - сталь 20, Крышка - Ст4кп2, Золотник - сталь 20Х13, Седло - сталь 20 с наплавкой ЦН-6Л. |
