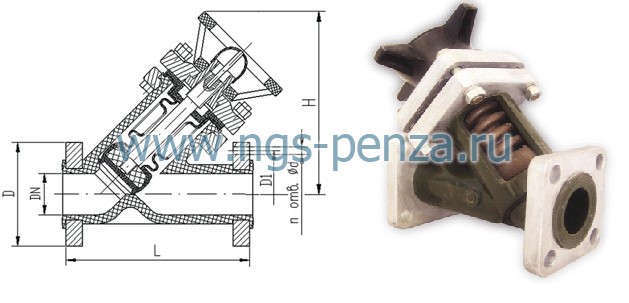

Клапан запорный сильфонный, т/ф 15п67п, П26523, ТУ 26-07-270-80
| Обозначение изделия | Проход условный DN, мм | Размеры, мм | ||||||||||
| L | H | D | D1 | d | n | |||||||
| П26523-025 | 25 | 160 | 220 | 90 | 85 | 14 | 4 | |||||
| П26523-032 | 32 | 180 | 220 | 105 | 100 | 18 | ||||||
| П26523-050 | 50 | 230 | 220 | 125 | 125 | |||||||
| П26523-100 | 100 | 350 | 300 | Ø 205 | 170 | |||||||
- Присоединение клапана к трубопроводу - фланцевое.
- Размеры магистральных фланцев - по ГОСТ 12815-80, на PN 1,0 МПа (10 кгс/см2) для DN 25, 32, 50 и на PN 0,63 МПа (6,3 кгс/см2) для DN 100 исполнение 1, ряд 2.
- Рабочее положение клапана - любое.
- Направление подачи среды под золотник.
- Коэффициент сопротивления для DN 25, 32, 50 - не более 5, для DN 100 - не более 6.
- Герметичность в затворе - по классу "А" ГОСТ 9544-93.
- Клапаны вакуумного исполнения должны быть вакуумоплотные в затворе и по отношению к внешней среде по IV классу ОСТ 5.0170-81.
- Применение винтового сильфона обеспечивает герметичность относительно внешней среды.
Таблица применяемости клапана П26523
| Наименование рабочей среды |
П26523-025, 01, 02, 03, П26523-032, 01, 02, 03, П26523-050, 01, 02, 03, П26523-100, 01 |
П26523-025-04-09, П26523-032-04-09, П26523-050-04-09, П26523-100-02-05 |
|||
| Концентрация % | Температура оС | Концентрация % | Температура оС | ||
|
Азотная кислота |
до 10 | 100 | 20 | 50 | |
| до 40 | 60 | ||||
| до 50 | 20 | ||||
| Серная кислота | до 60 | 100 | до 30 | 60 | |
| до 96 | 65 | до 40 | 40 | ||
| до 70 | 20 | ||||
| Соляная кислота | до 37 | 100 | до 30 | 60 | |
| более 30 | 20 | ||||
| Фосфорная кислота | до 85 | 100 | до 80 | 60 | |
| Фтористоводородная кислота | до 30 | 100 | до 40 | 50 | |
| до 40 | 80 | до 60 | 20 | ||
| до 60 | 27 | ||||
| Кремнефтористоводородная кислота | до 35 | 100 | до 30 | 20 | |
| Уксусная кислота | до 80 | 100 | до 80 | 40 | |
| до 60 | 60 | ||||
| Муравьиная кислота | до 100 | 100 | до 50 | 60 | |
| Кислоты: лимонная, масляная, малеиновая, бензойная | любая | 100 | любая | 70 | |
| Растворы солей минеральных и органических кислот | любая | 100 | любая | 70 | |
| Растворы щелочей | любая | 100 | любая | 70 | |
| Сероводород | - | 100 | - | 70 | |
| Хлористый водород (сухой) газ влажный газ | - | 25 | - | - | |
| - | от 20 | 30 | 60 | ||
| Аммиак газ | - | 100 | - | 70 | |
| Формальдегид | 50 | 100 | до 40 | 30 | |
| до 10 | 40 | ||||
| Предельные углеводороды - метан, бутан, пропан и др. | любая | 100 | - | - | |
| Четыреххлористый углерод | - | 100 | - | - | |
| Этиловый спирт | 96 | 100 | до 96 | 70 | |
| Не допускается применять клапан на следующих средах (по исполнениям). | Дымящая азотная кислота, олеум, хлорсульфоновая к-та, перхлорэтилены, циклогексанон, диметил-формамиде, ацетон, кетоны, сложные эфиры. | Тетрагидрoфуран, бензин, тетрамин, трихлорэтилен, тетрахлорметан, триэтаноламин, тетрахлорэтан, бензол, толуол. | |||
