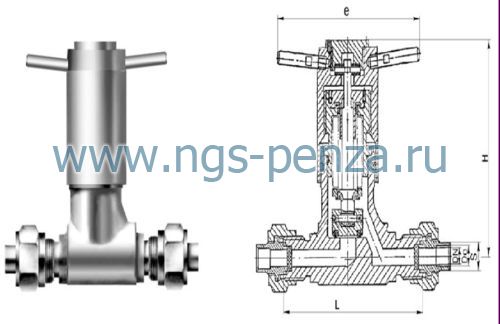

Клапан запорный сильфонный 15нж69п (У21199)
Применяется для сред, по отношению к которым применяемые материалы коррозионностойки, Тр от -80 до +200 °С.
- Давление: PN 4,0 МПа (40 кгс/см2)
- Присоединение к трубопроводу: штуцерно-торцевое (DN 10,15) по ОСТ 26.03-553-81, фланцевое (DN 20-65) по ГОСТ 12815-80, исп. 9 ряд 2.
- Материалы основных деталей: 08Х18Н10Т
- Класс герметичности: «А», «В», «С» по ГОСТ 9544-93 (по требованию заказчика)
- Управление клапаном: ручное
- Установочное положение: любое
- Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69
| DN | L | D | D1 | D2 | D3 | D4 | Dо | d | H | b | n | S | e | Масса, кг | ||
| штуцерно-торцевое | фланц. | с отв. фланц. | ||||||||||||||
| 10 | 130 | – | – | – | – | – | 12,2 | – | 140 | – | – | 17 | 120 | 3,0 | – | – |
| 15 | – | – | – | – | – | 18,4 | – | – | – | 24 | 3,1 | – | – | |||
| 20 | 150 | 105 | 75 | 58 | 51 | 35 | – | 14 | 210 | 14 | 4 | – | 180 | – | 9,4 | 12,3 |
| 25 | 160 | 115 | 85 | 68 | 58 | 42 | – | 205 | – | – | 12,6 | 15,5 | ||||
| 32 | 180 | 135 | 100 | 78 | 66 | 50 | – | 18 | 18 | – | – | 13,9 | 17,9 | |||
| 50 | 230 | 160 | 125 | 102 | 88 | 72 | – | 260 | 17 | – | 290 | – | 19,8 | 25,5 | ||
| 65 | 290 | 145 | 122 | 110 | 94 | – | 285 | 19 | 6 | – | 360 | – | 31,5 | 42,0 | ||
| Обозначение изделия и исполнения | DN | Таблица фигур | Материал корпуса | Присоединение к трубопроводу |
| У26421.010.05С | 10 | 15нж69п | 08Х18Н10Т | штуцерно-торцевое |
| У26421.015.05С | 15 | |||
| У26421.020.05С | 20 | 15нж69п1 | фланцевое | |
| У26421.025.05С | 25 | |||
| У26421.032.05С | 32 | |||
| У26421.050.05С | 50 | |||
| У26421.065.05С | 65 |
