Клапан запорный проходной сильфонный 14с017ст

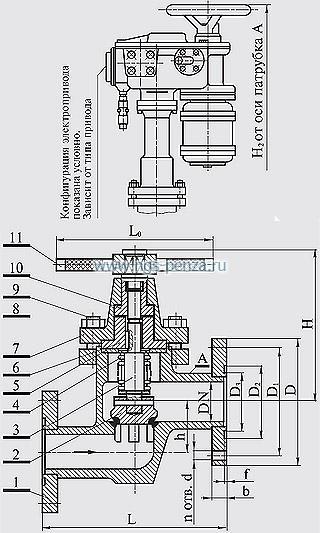

Конструкция клапана

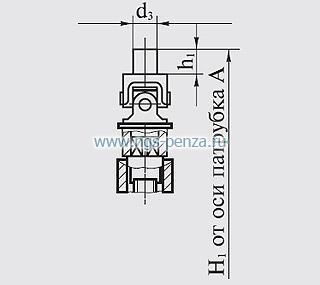

Исполнение с муфтой шарнирной

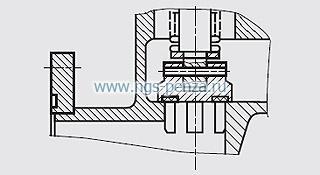

Исполнение с мягким уплотнителем затвора

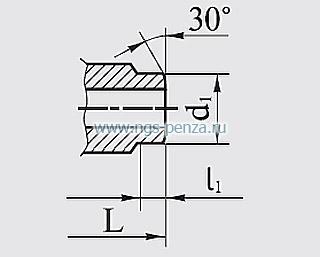

Исполнение с концами под приварку для DN 32, 40, 50, 65, 80

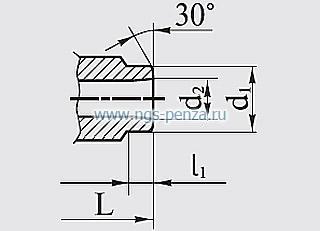

Исполнение с концами под приварку для DN 100, 125, 150
Клапаны изготавливаются с фланцевым присоединением к трубопроводу и под приварку. Присоединение фланцев по ГОСТ 12815-80, исполнение 9.
- Затвор — конусный или плоский золотник.
- Герметичность затвора по ГОСТ 9544-93: класс С - для исполнений с уплотнением металл по металлу и класс А - для исполнений с мягким уплотнением.
- Уплотнение шпинделя — сильфонное.
- Направление подачи среды — под золотник.
- Управление клапана ручное — рукояткой, дистанционное — через шарнирную муфту или от электропривода.
Основные размеры
| Усл. проход DN | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| Размеры | L | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
| L0 | 200 | 200 | 200 | 260 | 260 | 320 | 400 | 500 | |
| D | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | |
| D1 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | |
| D2 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | |
| D3 | 50 | 60 | 72 | 94 | 105 | 128 | 154 | 182 | |
| d | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 23 | |
| d1 | 37 | 47 | 57 | 76 | 88 | 110 | 135 | 162 | |
| d2 | — | — | — | — | — | 102 | 127 | 152 | |
| d3 | 24 | 24 | 24 | 24 | 24 | 30 | 30 | 30 | |
| H | 200 | 200 | 200 | 220 | 220 | 245 | 405 | 395 | |
| H1 | 280 | 280 | 280 | 300 | 300 | 330 | 495 | 490 | |
| H2 | 830 | 835 | 835 | 860 | 860 | 860 | 870 | 890 | |
| h | 45 | 55 | 65 | 84 | 95 | 120 | 150 | 176 | |
| h1 | 24 | 24 | 24 | 24 | 24 | 28 | 28 | 28 | |
| l1 | 12 | 12 | 12 | 15 | 15 | 24 | 24 | 25 | |
| f | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| b | 16 | 18 | 18 | 20 | 20 | 22 | 24 | 24 | |
| n | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | |
| масса*, кг | с фланцами | 14,7 | 15,3 | 18,1 | 33 | 39,2 | 61 | 132,3 | 174 |
| под приварку | 10,7 | 11,3 | 13,1 | 26 | 32 | 50 | 120,8 | 159 | |
* масса указана для клапана с ручным управлением
Материальное исполнение
| № поз. | Наименование | 14нж17ст10, 14нж017ст13, 14нж917ст16, 14нж17ст19, 14нж017ст22, 14нж917ст25 | 14нж17ст11, 14нж017ст14, 14нж17ст20, 14нж017ст23 | 14с17ст12, 14с17ст21, 14с017ст15, 14с017ст24 |
| 1 | Корпус | Сталь 12Х18Н10Т | Сталь 10Х17Н13М3Т | Сталь 20 |
| 2 | Золотник | Сталь 12Х18Н10Т | Сталь 10Х17Н13М3Т | Сталь 20 |
| 3 | Шпиндель | Сталь 12Х18Н10Т | Сталь 10Х17Н13М3Т | Сталь 12Х18Н10Т |
| 4 | Сильфон | Сталь 12Х18Н10Т | Сталь 10Х17Н13М3Т | Сталь 12Х18Н10Т |
| 5 | Кольцо сильфона верхнее | Сталь 12Х18Н10Т | Сталь 10Х17Н13М3Т | Сталь 12Х18Н10Т |
| 6 | Втулка переходная | Сталь 12Х18Н10Т | Сталь 12Х18Н10Т | Сталь 20 |
| 7 | Крышка | Сталь 14Х17Н2 | Сталь 14Х17Н2 | Сталь 20 |
| 8 | Гайка | Сталь 12Х18Н10Т | Сталь 12Х18Н10Т | Сталь 35 |
| 9 | Шпилька | Сталь 12Х18Н10Т | Сталь 12Х18Н10Т | Сталь 45 |
| 10 | Втулка резьбовая | Бронза | ||
| 11 | Рукоятка (при наличии) | Сталь 20 | ||
| 12 | Уплотнение затвора | наплавка ЦН-12М | ||
