Клапан мембранный с электромагнитным приводом 13нж828р (Т26198)

Применяется для следующих сред: жидкий хладон-12 с маслом ХФ 12-16, содержание масла до 10 %; газообразный хладон-12 с маслом ХФ 12-16, содержание масла до 10%; 20% водный раствор хлористого натрия; 29,4% водный раствор хлористого кальция;жидкие и газообразные хладоны с маслами.

Давление: максимальное Рр до 2,5МПа (25 кг/см2)
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80
Материалы основных деталей: 12Х18Н9Л, 12Х18Н9ТЛ, 12Х18Н12МЗТЛ
Герметичность: от 0,1 МПа до Pmax для Т26198. Допускается протечка от 10 до 150см3/мин в зависимости от Р для Т26198М
Управление клапаном: от электромагнитного привода;в конструкции клапана предусмотрен ручной дублер
Установочное положение: электромагнитным приводом вверх
Климатическое исполнение: от 0 до 50 °С (для морской воды),от 1 до 50 °С (для пресной воды), от —10 до +50 °С (для остальных сред), относительная влажность 95% при Т 35 °С

Электромагнитный привод	род тока	постоянный
		переменный
	напряжение, В	24, 110, 220
		127, 220, 380
	мощность	20 Вт
		40 ВА; 50 ВА

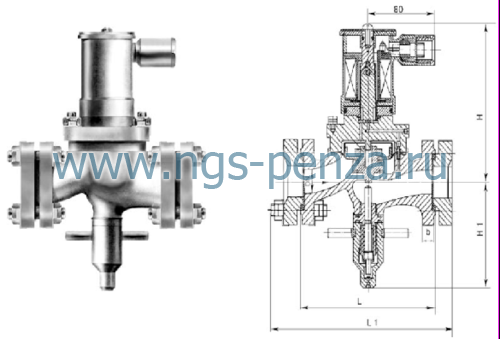

Обозначение	DN	D	d	L	L1	H	H1	b
Т26198-025	25	85	14	160	230	165	110	14
Т26198-025М							91
Т26198-040	40	110	18	200	285	170-180	135	16
Т26198-040М							105

DN	25	40	25М	40М
Давление рабочее Рр (макс.) МПа (кгс/см2)	до 2,3 (23)		до 2,5 (25)
Перепад давления при открытии D Р МПа (кгс/см2)	0,05-2,0 (0,5-20)
Температура раб. среды, оС	от -45 до 60		от -40 до 70
Среда рабочая	жидкие и газообразные хладоны с маслами, вода пресная и морская, водные растворы NaCl и CaCl2		жидкие и газообразные хладоны с маслами
Масса, кг	9,5	15,2	9,5	15,2
* – все параметры в зависимости от исполнений.

Обозначение изделия и исполнения	DN	Таблица фигур	Давление рабочее Рр , МПа	Рабочая среда	Т рабочей среды, оС	Материал корпуса
Т26198.025	25	13нж828р	от 5 мм рт . ст. до 18	жидкий хладон-12 с маслом ХФ 12-16, содержание масла до 10 %	от -2 до 45	12Х18Н9ТЛ
-04		13нж828р4
-06		13нж828р6		газообразный хладон-12 с маслом ХФ 12-16, содержание масла до 10 %	от 20 до 60
-12		13нж828р12	от 5 мм рт . ст. до 23	жидкий хладон-22 с маслом ХФ 22с-16, содержание масла до 10 %	от -20 до 50
				газообразный хладон-22 с маслом ХФ 22с-16, содержание масла до 10 %	от 20 до 60
			от 0,05 до 10	вода пресная	от 1 до 40
-18		13нж828р18	от 5 мм рт . ст. до 23	жидкий аммиак с маслом ХА 23, содержание масла до 10 %	от -45 до 40
				газообразный аммиак с маслом ХА 23, содержание масла до 10 %	от -20 до 60
-24		13нж828р24	от 0,05 до 10	20 % водный раствор хлористого натрия	от -15 до 30	12Х18Н12МЗТЛ
				29,4 % водный раствор хлористого кальция	от -45 до 30
			от 0,1 до 4,0	морская вода	от -2 до 35
-30		13нж828р30	от 5 мм рт . ст. до 23	жидкий хладон-22 с маслом ХС 40, ХА-30, содержание масла до 10 %	от -20 до 50	12Х18Н9ТЛ
				газообразный хладон-22 с маслом ХС 40, ХА-30, содерж . масла до 10 %	от 20 до 60
Т26198.025М		13нж828п	от 1,33 × 10-4 остат . давл . до 2,5	жидкие и газообразные хладоны с маслами	от -40 до 70
Т26198.040	40	13нж828р	от 5 мм рт . ст. до 18	жидкий хладон-12 с маслом ХФ 12-16, содержание масла до 10 %	от -2 до 45
-04		13нж828р4
-06		13нж828р6	от 5 мм рт . ст. до 18	газообразный хладон-12 с маслом ХФ 12-16, содержание масла до 10 %	от 20 до 60
-12		13нж828р12	от 5 мм рт . ст. до 23	жидкий хладон-22 с маслом ХФ 22с-16, содержание масла до 10 %	от -20 до 50
				газообразный хладон-22 с маслом ХФ 22с-16, содержание масла до 10 %	от 20 до 60
			от 0,05 до 10	вода пресная	от 1 до 40
-18		13нж828р18	от 5 мм рт . ст. до 23	жидкий аммиак с маслом ХА 23, содержание масла до 10 %	от -45 до 40
				газообразный аммиак с маслом ХА 23, содержание масла до 10 %	от -20 до 60
-24		13нж828р24	от 0,05 до 10	20 % водный раствор хлористого натрия	от -15 до 30	12Х18Н12МЗТЛ
				29,4% водный раствор хлористого кальция	от -45 до 30
			от 0,1 до 4,0	морская вода	от -2 до 35
-30		13нж828р30	от 5 мм рт . ст. до 23	жидкий хладон-22 с маслом ХС 40, ХА-30, содержание масла до 10 %	от -20 до 50	12Х18Н9ТЛ
				газообразный хладон-22 с маслом ХС 40, ХА-30, содерж . масла до 10 %	от 20 до 60
-37 (взрывозащищ. исполнение)		13нж828р37	от 5 мм рт . ст. до 23	жидкий хладон-22 с маслом ХФ 22С-16, содержание масла до 10 %	от -20 до 50
Т26198.040М		13нж828п	от 1,33 × 10-4 остат . давл . до 2,5	жидкие и газообразные хладоны с маслами	от -40 до 70
