КЛАПАН ЗАПОРНЫЙ 13нж77п (У21203)
Применяется для сред, по отношению к которым применяемые материалы коррозионностойки, неагрессивный природный газ, нефтепродукты, Тр 200 °С.
- Давление PN 4,0 МПа (40 кгс/см2)
- Присоединение к трубопроводу фланцевое по ГОСТ 12815-80 исп.1 ряд 2
- Материалы основных деталей 20, 12Х18Н9Л, 12Х18Н9ТЛ, 12Х18Н12МЗТЛ, 07Х20Н25М3Д2ТЛ, 09Г2С
- Класс герметичности «А», «В», «С» по ГОСТ 9544-93 (по требованию заказчика)
- Управление клапаном ручное (рукоятка, маховик)
- Установочное положение любое
- Климатическое исполнение У2, Т2 ГОСТ 15150-69
- Изготовление и поставка по ТУ 302-07-455-91

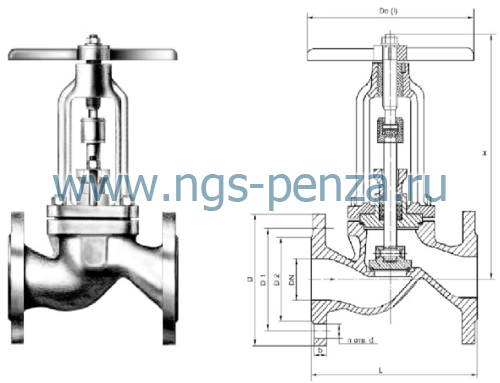

| DN | L | D | D1 | D2 | D0 | d | H | b | n | Масса, кг | |
| фланц. | с отв. фланц. | ||||||||||
| 15 | 130 | 95 | - | 47 | - | 14 | 126 | 14 | 4 | 2,84 | 5,2 |
| 20 | 150 | 105 | 75 | 58 | 100 | 14 | 145 | 14 | 4 | 4,5 | 6,8 |
| 25 | 160 | 105 | 75 | 68 | 120 | 14 | 145 | 14 | 4 | 11,0 | 14,0 |
| 40 | 200 | 145 | 110 | 88 | 230* | 18 | 290 | 14 | 4 | 12,0 | 15,0 |
| 50 | 230 | 160 | 125 | 102 | 230* | 18 | 290 | 17 | 4 | 17,0 | 20,0 |
| 80 | 310 | 195 | 160 | 133 | 240 | 18 | 385 | 17 | 8 | 41,0 | 52,0 |
| 100 | 350 | 230 | 190 | 158 | 320 | 23 | 481 | 21 | 8 | 60,0 | 80,0 |
|
* - рукоятка
|
|||||||||||
| Обозначение изделия и исполнения | DN | Таблица фигур | Среда рабочая | Температура раб. среды,° C, не более | Материал корпуса |
| У21203.015.00 | 15 | 13лс77нж | неагрессивный природный газ, нефтепродукты | до 350 | 09Г2С |
| -04 | 13нж77нж | среды, по отношению к которым применяемые материалы коррозионностойки | 12Х18Н9Т | ||
| У21203.020.04 | 20 | 13с77п2 | до 200 | сталь 20 | |
| -06 | 13нж77п2 | 12Х18Н9Т | |||
| У21203.025.00 | 25 | 13с77п2 | сталь 20 | ||
| -02 | 13нж77п2 | 12Х18Н9Т | |||
| У21203.040.00 | 40 | 13нж77п | 200 | 12Х18Н9ТЛ | |
| -06 | 13нж77п2 | 12Х18Н12МЗТЛ | |||
| -12 | 13нж77п4 | 07Х20Н25МЗТД2ТЛ | |||
| У21203.050.00 | 50 | 13нж77п | 12Х18Н9ТЛ | ||
| -06 | 13нж77п2 | 12Х18Н12МЗТЛ | |||
| -12 | 13нж77п4 | 07Х20Н25МЗТД2ТЛ | |||
| У21203.080.00 | 80 | 13нж77п | 12Х18Н9ТЛ | ||
| -06 | 13нж77п2 | 12Х18Н12МЗТЛ | |||
| -12 | 13нж77п4 | 07Х20Н25МЗТД2ТЛ | |||
| У21203.100.00 | 100 | 13нж77п | 12Х18Н9ТЛ | ||
| -06 | 13нж77п2 | 12Х18Н12МЗТЛ | |||
| -12 | 13нж77п4 | 07Х20Н25МЗТД2ТЛ |
