Клапан импульсный пружинный 1150-25
Клапаны импульсные пружинные серии 1150 предназначены для открытия и закрытия главного предохранительного клапана, путем подачи или прекращения подачи в поршневую камеру клапана управляющей рабочей среды. Материал корпуса — сталь 08Х18Н10Т.
Технические характеристики
| Показатель | Обозначение клапанов | |||
| 1150-25-0А | 1150-25-0А | 1150-25-0А-01 | 1150-25-0А-04 | |
| DN | 25 | 32 | ||
| Рабочая среда | Пар (из парогенераторов), конденсат II контура(питательная вода) | Пар, пароводяная смесь, вода | Пар | Пар (из парогенераторов) |
| Пареметры рабочей среды: | ||||
| давление, МПа | 7,84 | 6,17 | 6,9 | 1,01 |
| температура, 0С | 295 | 278,5 | 295 | 190 |
| Расчетные параметры: | ||||
| давление, МПа | 9,02 | 8,6 | 1,25 | |
| температура, 0С | 300 | 300 | 190 | |
| Давление открытия, Мпа | 8,2 | 8,23 | 7,47 | 1,16 |
| Давление обратной посадки, МПа | ≥7,0 | ≥6,89 | ≥6,21 | ≥0,91 |
| Класс и группа клапана по ОТТ-87 | 2ВIIа | 3СIIIc | ||
| Место установки | Обслуживаемое помещение | |||
| Тип реактора | ВВЭР | РБМК | ВВЭР | |
| Присоединяемый трубопровод DxS, мм | 32х3,5 | 38х3 | ||
| Масса, кг | 115 | 115 | 110 | 110 |

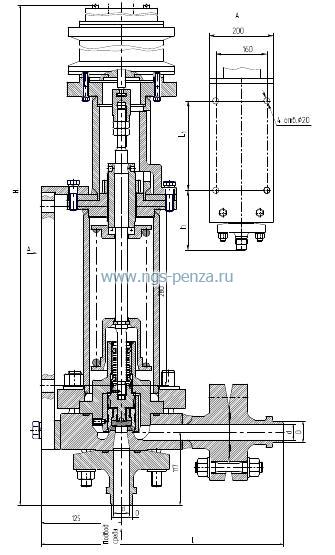

Габаритные размеры, мм
| Обозначение | d | D | L | L1 | H | h |
| 1150-25-0А | 25 | 33 | 375 | 280 | 990 | 187 |
| 1150-25-0А-01 | 25 | 33 | 375 | 280 | 990 | 187 |
| 1150-25-0А-04 | 33 | 38 | 390 | 280 | 1000 | 199 |
