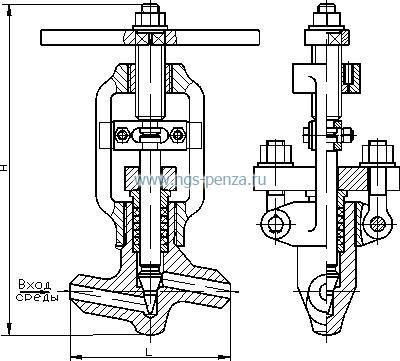

Клапан 10с-5-1-2 регулирующий игольчатый
Клапаны (вентили) регулирующие игольчатые применяются в качестве регуляторов расхода среды. Рабочая среда - вода, пар, нефтепродукты, неагрессивные и слабоагрессивные жидкости и газы. Клапаны предназначены для наружной установки и в закрытых помещениях с температурой окружающей среды от -40 ˚С до +70 ˚С.
Присоединение к трубопроводу с помощью сварки. Корпус выполнен со специальным защитным покрытием от эрозионного и коррозионного износа. В качестве запорных органов не применяются.
Технические характеристики
| Обозначение изделия | DN, мм | РN, МПа | tmax, ˚С | Кvу, м3/час | Мкр, Н·м | F, см2 | H, мм | h, мм | D, мм | L, мм | Масса, не более,кг |
| 10с-5м | 10 | 10 | 450** | 0,4 | 15 | 0,085 | 230 | 10 | 150 | 110 | 2,8 |
| 10с-5-1 | 10 | 25 | 350** | 0,4 | 15 | 0,085 | 230 | 10 | 150 | 110 | 2,8 |
| 10с-5-1-2 | 10 | 25 | 350** | 1,5 | 15 | 0,6 | 230 | 15 | 150 | 110 | 2,8 |
| 10с-6-1 | 10 | 50 | 560 | 1,5 | 15 | 0,6 | 230 | 15 | 150 | 110 | 2,8 |
| 10с-7-1 | 10 | 37,3* | 280 | 1,5 | 15 | 0,6 | 230 | 15 | 150 | 110 | 2,8 |
| 10с-8-1 | 10 | 25* | 545 | 1,5 | 25 | 0,6 | 230 | 15 | 150 | 110 | 2,8 |
| 10с-5-2, 10с-5Т-2, 10с-5Н-2 | 20 | 25 | 350** | 2,1 | 40 | 0,3 | 306 | 20 | 150 | 160 | 5,6 |
| 10с-5-2-2, 10с-5Т-2-2, 10с-5Н-2-2 | 20 | 25 | 350** | 4,4 | 40 | 1,71 | 306 | 22 | 150 | 160 | 5,6 |
| 10с-7-3, 10с-7Т-3, 10с-7Н-3 | 20 | 37,3* | 280 | 4,4 | 80 | 1,75 | 309 | 22 | 150 | 160 | 5,6 |
| 10с-8-3 | 20 | 25* | 545 | 4,4 | 80 | 1,75 | 309 | 22 | 150 | 160 | 5,6 |
| 10с-5-2-1 | 25 | 10 | 450 | 4,4 | 40 | 1,71 | 306 | 22 | 150 | 160 | 5,6 |
| 10с-5-3 | 32 | 10 | 450 | 3,8 | 25 | 0,67 | 332 | 20 | 150 | 230 | 6,6 |
| 10с-5-4-1 | 50 | 25 | 350** | 5,75 | 69 | 0,9 | 462 | 30 | 320 | 220 | 22,2 |
| 10с-5-4-2 | 50 | 25 | 350** | 10,25 | 69 | 2,39 | 462 | 30 | 320 | 220 | 22,2 |
| 10с-3-3 | 50 | 6,3 | 425 | 5,75 | 29,4 | 0,9 | 365 | 30 | 260 | 240 | 9,4 |
| 10с-3-3-4 | 50 | 6,3 | 425 | 10,25 | 29,4 | 2,39 | 365 | 30 | 260 | 240 | 9,4 |
| 10с-7-7 | 65 | 23,5 | 250 | 22,6 | 180 | 6,4 | 470 | 30 | 320 | 250 | 42 |
* - давление рабочее, Рр.
** - допускается применение при температуре до Т=450 ˚С при давлении не более Рр = 6,3 МПа (63 кгс/см2).
Клапаны типа 10с-5-2(10с-5-2Э),10с-5-2-2(10с-5-2-2Э) имеют дополнительные модификации со сменными сёдлами для работы в условиях возникновения кавитации, повышенного эрозионного и корозионного износа.
Сменные сёдла: Т - из титанового сплава, Н - из стали аустенитного класса.
