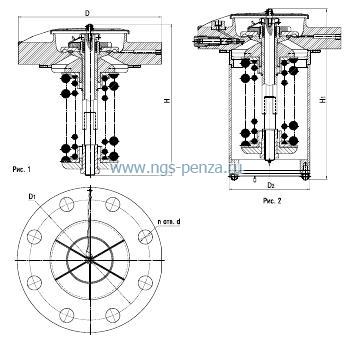

Клапан предохранительный УФ 55130-080-09
Клапан предназначен для предотвращения подъёма давления рабочей среды в контейнерах-цистернах и вагонах-цистернах выше допустимого установленного значения.
Установочное положение на цистерне: вертикальное, колпаком вверх.
Техническая характеристика
| Обозначение | Номинальный диаметр, DN, мм | Давление настройки, Рн, равное рабочему, Рр, Мпа | Давление полного открытия, Рпо, Мпа, не более | Давление закрытия, Рз, Мпа, не менее | Рабочая среда | Температура рабочей среды, 0С, не более | Материал корпусных деталей | Рис. | Размеры, мм | Вид присоединения | Масса, кг | ||||||
| D | D1 | D2 | H | H1 | n | d | |||||||||||
| УФ 55130-080* | 80 | 2,2 | 1,1Рн | 0,9Рн | неохлажденные сжиженные газы класса 2, в том числе аммиак при условии установки перед клапаном разрывной мембраны | от -50 до +60 | 08Х18Н10Т | 2 | 266 | 220 | 148 | 275 | 308 | 8 | 26 | фланцевое | 23,6; 33,9* |
| -02 | 1,8 | 1 | 23,6 | ||||||||||||||
| -04* | 2,2 | 2 | 148 | 308 | 23,2; 33,5* | ||||||||||||
| -05 | 1,8 | 1 | 22,7 | ||||||||||||||
| -06 | 1,6 | 21,7 | |||||||||||||||
| -07 | 1,4 | 21,5 | |||||||||||||||
| -08 | 1,2 | 21,4 | |||||||||||||||
| -09 | 1 | 20,8 | |||||||||||||||
| -10 | 0,8 | 20,1 | |||||||||||||||
| -11 | 0,6 | 19,8 | |||||||||||||||
* Наличие мембраны в клапане
