Клапан предохранительный УФ 53070

Клапан предназначен для автоматического или принудительного сброса рабочей среды при превышении давления сверх установленного. Имеет электромагнит на открытие и сигнализатор положения запорного органа.

Присоединение к трубопроводу: фланцевое с ответными ниппелями под приварку.
Установочное положение на трубопроводе: на горизонтальном участке трубопровода вертикально, электромагнитом с датчиком положения вверх.

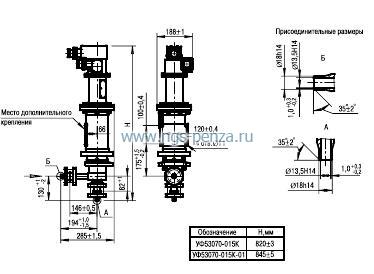

Схема клапана УФ 53070-015К

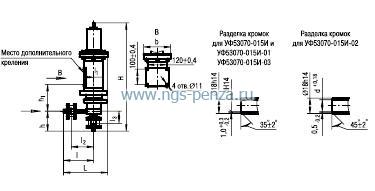

Схема клапана УФ 53070-015И

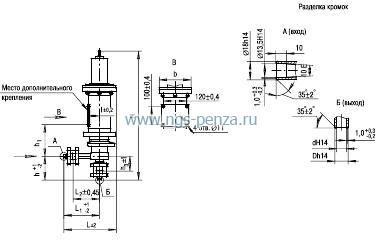

Схема клапана УФ 53070-015И1

Технические характеристики клапана УФ 53070-015К

Обозначение	Номинальный диаметр, DN, мм	Расчетное давление, Р, Мпа	Давление настройки, Рн, равное рабочему, Рр, Мпа	Рабочая среда	Температура рабочей среды,⁰С, не более	Материал корпусных деталей	Давление полного открытия, Рпо, Мпа, не более	Давление закрытия, Рз, Мпа, не менее	Противодавление на выходе, Рп, Мпа, не более	Пропускная способность, не менее	Коэффициент расхода, α, не менее	Класс и группа арматуры по ОТТ-87	Пропуск среды в затворе, см³/мин, не более	Стыкуемая труба на входе (выходе) ДнхS	Место установки	Масса кг, не более
УФ 53070-015К	15	2,53	2,2	Теплоноситель I контура	150	08Х18Н10Т	2,53	1,98	0,2	0,042	0,1	2ВIIа	0,1	18х2,5(18х2,5)	здание безопасности	51,0
-01	15	1,8	1,5	Теплоноситель I контура	150	08Х18Н10Т	1,725	1,35	0,21	0,018	0,1	2ВIIа	0,1	18х2,5(18х2,5)	здание безопасности	52,0

Технические характеристики клапана УФ 53070-015И

Обозначение	Номинальный диаметр, DN, мм	Расчетное давление, Р, Мпа	Давление настройки, Рн, равное рабочему, Рр, Мпа	Рабочая среда	Температура рабочей среды,⁰С, не более	Материал корпусных деталей	Размеры, мм										Давление полного открытия, Рпо,Мпа, не более	Давление закрытия, Рз, Мпа, не менее	Противодавление на выходе, Рп, Мпа, не более	Пропускная способность, не менее	Коэффициент расхода,α, не менее	Класс и группа арматуры по ОТТ-87	Пропуск среды в затворе, см³/мин, не более	Стыкуемая труба на входе (выходе) ДнхS	Место установки	Масса кг, не более
Обозначение	Номинальный диаметр, DN, мм	Расчетное давление, Р, Мпа	Давление настройки, Рн, равное рабочему, Рр, Мпа	Рабочая среда	Температура рабочей среды,⁰С, не более	Материал корпусных деталей	H	L	l	l1	l2	l3	h	h1	d	b	Давление полного открытия, Рпо,Мпа, не более	Давление закрытия, Рз, Мпа, не менее	Противодавление на выходе, Рп, Мпа, не более	Пропускная способность, не менее	Коэффициент расхода,α, не менее	Класс и группа арматуры по ОТТ-87	Пропуск среды в затворе, см³/мин, не более	Стыкуемая труба на входе (выходе) ДнхS	Место установки	Масса кг, не более
УФ 53070-015И	15	2,5	1,9	азот	150	08Х18Н10Т	685	258	167	66	120	76	121	179	13,5	182	2,254	1,76	атмосферное	250 м³/час	0,45	3СIIIв	30	18х2,5(18х2,5)	под оболочкой	41,0
-01		10	8,3	Вода с Н₃ВО₃			760	275	167	85	120	76	121	175	13	215	9,545	7,47	0,02	1,6 т/ч	0,12	3СIIIа	0,6	18х2,5(18х2,5)	вне оболочки	44.0
-02		1,2	0,696	Вода промконтура			545	228	153	56	106	48	95	150	15	150	0,8	0,63	атмосферное	от 0,3 до 0,7 т/ч	0,12	2ВIIв	0,6	18х2(18х2)	под оболочкой	23,0
-03		10,9	10,9	NaNO₃5%			760	275	167	85	120	76	121	175	13	215	12,5	9,81	1,1	0,1 м³/час	0,12	3СIIIа	0,6	18х2,5(18х2,5)	вне оболочки	44,0

Технические характеристики клапана УФ 53070-015И1

Обозначение	Номинальный диаметр, DN, мм	Расчетное давление, Р, Мпа	Давление настройки, Рн, равное рабочему, Рр, Мпа	Рабочая среда	Температура рабочей среды,⁰С,не более	Материал корпусных деталей	Размеры, мм											Давление полного открытия, Рпо,Мпа, не более	Давление закрытия, Рз,Мпа, не менее	Противодавление на выходе, Рп, Мпа, не более	Пропускная способность, не менее	Коэффициент расхода, α, не менее	Класс и группа арматуры по ОТТ-87	Пропуск среды в затворе, см³/мин, не более	Стыкуемая труба на входе (выходе) ДнхS	Место установки	Масса кг, не более
							H	L	L1	L2	b	l	d	D	h	h1	h3
УФ 53070-015И1	15	1,2	1,0	Вода обессоленная	150	08Х18Н10Т	545	228	153	106	150	56	14	18	95	150	48	1,15	0,9	атмосферное	0,3 т/ч	0,15	3СIIIс	0,05	18х2,5	вне оболочки	23,0
-01																					1,0 м³/час
-02																		0,69	0,54		0,3 м³/час		2ВIIв, 3СIIIа
-03		2,5	1,5	Питательная вода	200		685	258	167	120	182	66	28	32	123	179	76	1,72	1,35		100 кг/ч		3СIIIв		18х2,5(32х2,5)		32,0
