Клапан предохранительный УФ 53051

Клапан предназначен для автоматического сброса рабочей среды при превышении давления сверх установленного. Присоединение к трубопроводу: фланцевое с ответными ниппелями под приварку. Установочное положение на трубопроводе: вертикально, стаканом вверх.

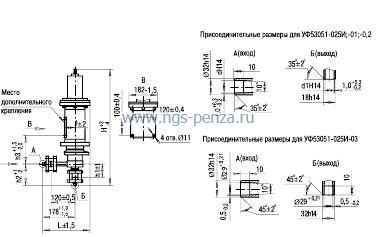

Схема клапана УФ 53051-025И

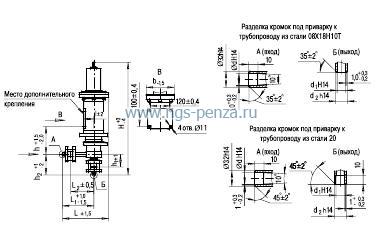

Схема клапана УФ 53051-025И1

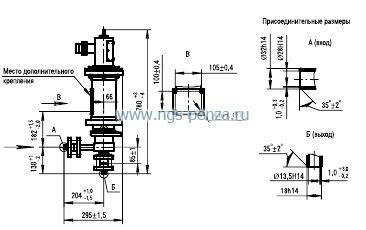

Схема клапана УФ 53051-025К

Технические характеристики клапана УФ 53051-025И

Обозначение	Номинальный диаметр, DN, мм	Расчетное давление, Р, Мпа	Давление настройки, Рн, равное рабочему, Рр, Мпа	Рабочая среда	Температура рабочей среды, ⁰С, не более	Материал корпусных деталей	Размеры, мм									Давление полного открытия, Рпо, Мпа, не более	Давление закрытия, Рз, Мпа, не менее	Противодавление на выходе, Рп, Мпа, не более	Пропускная способность, не менее	Коэффициент расхода, α, не менее	Класс и группа арматуры по ОТТ-87	Пропуск среды в затворе, см³/мин,не более	Стыкуемая труба на входе (выходе) ДнхS	Место установки	Масса кг, не более
Обозначение	Номинальный диаметр, DN, мм	Расчетное давление, Р, Мпа	Давление настройки, Рн, равное рабочему, Рр, Мпа	Рабочая среда	Температура рабочей среды, ⁰С, не более	Материал корпусных деталей	H	L	b	l	d	d1	h1	h2	h3	Давление полного открытия, Рпо, Мпа, не более	Давление закрытия, Рз, Мпа, не менее	Противодавление на выходе, Рп, Мпа, не более	Пропускная способность, не менее	Коэффициент расхода, α, не менее	Класс и группа арматуры по ОТТ-87	Пропуск среды в затворе, см³/мин,не более	Стыкуемая труба на входе (выходе) ДнхS	Место установки	Масса кг, не более
УФ 53051-025И	25	3,0	2,5	азот	150	08Х18Н10Т	682	270	182	66	28	13,5	76	121	175	2,875	2,25	атмосферное	40 м³/час	0,45	3СIIIв	30	32х2,5(18х2,5)	под оболочкой	48
-01		3,6	3,13	Вода сH₃ВО₃			702	270	182	66	25^+0,14	13		121	175	3,593	2,813	0,02	1,6 т/ч	0,12		0,6	32х3,5(18х2,5)	под оболочкой	50
-02		6,5	от 4,17 до 5,5	Воздух, азот			765	286	215	85	25^+0,14	13		124	185	1,15Рн	0,9Рн	атмосферное	от 1050 до 1300 кг/ч	0,45		30	32х3,5(18х2,5)	открытая площадка	52
-03		2,0	1,74	Питательная вода	200		682	270	182	66	-	-		121	175	2	1,57	0,3	(5…10)м³/час	0,2	3СIIIа	0,6	32х2	вне оболочки	32

Технические характеристики клапана УФ 53051-025И1

Обозначение	Номинальный диаметр, DN, мм	Расчетное давление, Р, Мпа	Давление настройки, Рн, равное рабочему, Рр, Мпа	Рабочая среда	Температура рабочей среды, ⁰С, не более	Материал корпусных деталей	Размеры, мм												Давление полного открытия, Рпо,Мпа, не более	Давление закрытия, Рз,Мпа,не менее	Противодавление на выходе, Рп,Мпа,не более	Пропускная способность, не менее	Коэффициент расхода, α, не менее	Класс и группа арматуры по ОТТ-87	Пропуск среды в затворе,см³/мин, не более	Стыкуемая труба на входе (выходе) ДнхS	Место установки	Масса кг, не более
Обозначение	Номинальный диаметр, DN, мм	Расчетное давление, Р, Мпа	Давление настройки, Рн, равное рабочему, Рр, Мпа	Рабочая среда	Температура рабочей среды, ⁰С, не более	Материал корпусных деталей	H	L	L1	L2	b	l	d	d1	d2	h1	h2	h3	Давление полного открытия, Рпо,Мпа, не более	Давление закрытия, Рз,Мпа,не менее	Противодавление на выходе, Рп,Мпа,не более	Пропускная способность, не менее	Коэффициент расхода, α, не менее	Класс и группа арматуры по ОТТ-87	Пропуск среды в затворе,см³/мин, не более	Стыкуемая труба на входе (выходе) ДнхS	Место установки	Масса кг, не более
УФ 53051-025И1	25	3	2,5	Теплоноситель I контура	150	08Х18Н10Т	670	268	177	120	182	66	28	13,5	18	68	125	175	2,875	2,25	атмосферное	4,0 м³/час	0,15	3СIIIв	30	32х2,5(18х2,5)	вне оболочки	32
-01		4,3	4,26	Вода сH₃ВО₃	200		710	270	178	120	182	66	25^+0,14	13				176	4,9	3,84		2,0 м³/час		2ВIIв	0,6	32х3,5(18х2,5)	под оболочкой	31
-02		9,0	7	Вода сH₃ВО₃	200		683	270	178				25^+0,14	13				176	8,05	6,3		3,2 м³/час		3СIIIа	30	32х3,5(18х2,5)	вне оболочки	31
-03		3,0	1,96	Теплоноситель I контура	150		670	268	177				28	28	32			175	2,25	1,76	0,3	14,5 т/ч	0,2	2ВIIв	0,6	32х2,5		32
-04		1,0	0,61	Обессоленная вода	150		635	255	181	133	157	56	29	29	32	60	108	192	0,7	0,55	0,1	6 т/ч	0,2	3СIIIc	-	32х2		27

Технические характеристики клапана УФ53051-025К

Обозначение

Номинальный диаметр, DN, мм

Расчетное давление, Р, Мпа

Давление настройки, Рн, равное рабочему, Рр, Мпа

Рабочая среда

Температура рабочей среды,⁰С , не более

Материал корпусных деталей

Давление полного открытия, Рпо, Мпа, не более

Давление закрытия, Рз, Мпа, не менее

Противодавление на выходе, Рп, Мпа, не более

Пропускная способность, нм³/ч не менее

Коэффициент расхода,α , не менее

Класс и группа арматуры по ОТТ-87

Пропуск среды в затворе,см³/мин, не более

Стыкуемая труба на входе (выходе) ДнхS

Место установки

Масса кг, не более

УФ 53051-025К

2,2

1,9

азот

от 20 до 60

08Х18Н10Т

1,15 Рр

0,9 Рр

атмосферное

250

0.35

3СIIIв

32х2,5(18х2,5)

под облочкой
