Импульсно-предохранительное устройство УФ 50024-100-07

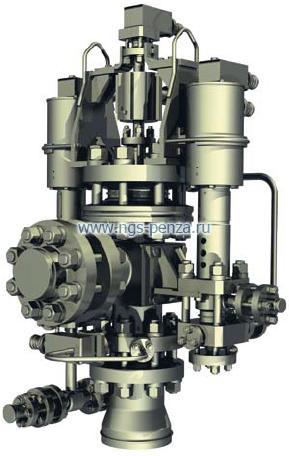

Устройство УФ 50024-100-07

Применяются в качестве предохранительных устройств для обеспечения сброса (в случае повышения давления в системе сверх допустимого) рабочей среды из компенсатора давления в барботер главного циркуляционного контура реакторных установок типа ВВЭР в соответствии с классом и группой арматуры 2ВIIа.

Устройства устойчивы к сейсмическим воздействиям, категория сейсмостойкости I по НП-031-01.
Рабочая среда, температура рабочей среды: насыщенный пар, пароводяная смесь, вода при температуре до + 355°С.
Направление подачи рабочей среды: на золотник.
Рабочее давление: 13,7 (для ВВЭР-440) или 17,7 (для ВВЭР-1000) МПа.
Установочное положение на трубопроводе: вертикальное, электромагнитами вверх.
Климатическое исполнение: УХЛ4 или Т3.

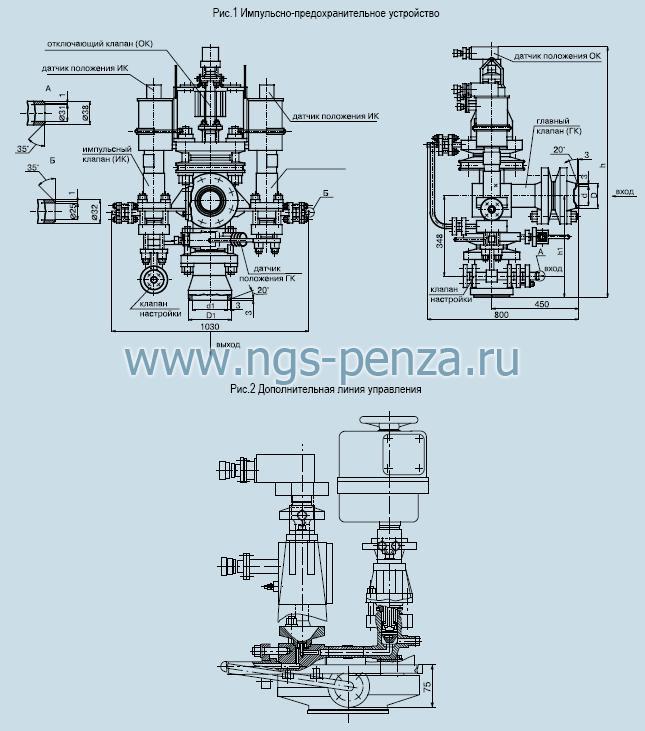

Схема УФ 50024-100-07

Основные размеры

Обозначение изделия	Рр, Мпа	Рис.	Размеры, мм
Обозначение изделия	Рр, Мпа	Рис.	d	d1	D	D1	h	h1
УФ 50024-100,-02,-04,-06,-08,-10	17,7	1	109^+0,23	187^+0,3	138	219	1370	550
УФ 50024-100-01,-03,-05,-07,-09,-11	13,7	1	93^+0,23	143^+0,3	108	159	1230	410
УФ 50024-100-12	17,7	1,2	109^+0,23	187^+0,3	138	219	1370	550

Технические характеристики

Присоединение устройства к трубопроводу: фланцевое (с помощью ответных патрубков), уплотняемое прокладкой из никеля и дополнительно, при необходимости в процессе эксплуатации, сварным швом. Присоединение ответных фланцев к трубопроводу: на сварке.

Устройство состоит из

главного клапана (ГК) с угловым типом корпуса;
клапана настройки (КН);
двух импульсных клапанов (ИК) DN15 с электромагнитным приводом;
отключающего клапана (ОК);
датчика положения ГК.

В целях повышения надежности и обеспечения срабатывания при низких давлениях (до 1,0МПа) предусмотрено исполнение устройства с дополнительной линией управления (ДЛУ) «feet and bleed» (см. УФ50024-100-12), состоящей из двух запорных клапанов DN15

клапана с электромагнитным приводом;
клапана с электрическим приводом.

Пропуск среды в затворе, не более:

главного клапана: 150 см³/мин;
импульсного клапана (при включенном электромагните): 24 см³/мин;
клапана с электромагнитным приводом ДЛУ: 15 см³/мин;
клапана с электрическим приводом ДЛУ: 9 см³/мин.

Таблица исполнений

Обозначение изделия	Рабочая среда	Рр, Мпа	Тр, ⁰С	Давление полного открытия Рп, Мпа		Давление закрытия Рз, Мпа		Расход среды, т/час		Материал основных деталей	Управление	Место установки	Стыкуемая труба ДнхS				Масса, кг
				Давление полного открытия Рп, Мпа		Давление закрытия Рз, Мпа		Расход среды, т/час					ГК (Тип разделки: 1-25-1)		На входе КН (тип разделки:1-23)	на выходе ИК (тип разделки: 1-23)
				от пружины	от электромагнита	от пружины	от электромагнита	пар	вода				на входе	на выходе	На входе КН (тип разделки:1-23)	на выходе ИК (тип разделки: 1-23)
УФ 50024-100	насыщенный пар, пароводяная смесь, вода	17,7	355	18,6-19,2	18,1-18,6	16,7-17,1	17,2-17,7	180	800	Сталь 08Х18Н10Т-ВД	от импульсных клапанов	под оболочкой	133х14	219х16	38х3,5	32х3,5	620
УФ 50024-100-01		13,7	355	15,2-15,7	14,4-14,6	13,1-13,4	13,2-13,5	110	600				108х9	159х9			605
УФ 50024-100-02		17,7	355	18,6-19,2	18,1-18,6	16,7-17,1	17,2-17,7	180	800				133х14	219х16			620
УФ 50024-100-03		13,7	355	15,2-15,7	14,4-14,6	13,1-13,4	13,2-13,5	110	600				108х9	159х9			605
УФ 50024-100-04		17,7	355	18,6-19,2	18,1-18,6	16,7-17,1	17,2-17,7	180	800				133х14	219х16			620
УФ 50024-100-05		13,7	355	15,2-15,7	14,4-14,6	13,1-13,4	13,2-13,5	110	600				108х9	159х9			605
УФ 50024-100-06		17,7	355	18,6-19,2	18,1-18,6	16,7-17,1	17,2-17,7	180	800				133х14	219х16			620
УФ 50024-100-07		13,7	355	15,2-15,7	14,4-14,6	13,1-13,4	13,2-13,5	110	600				108х9	159х9			605
УФ 50024-100-08		17,7	355	18,6-19,2	18,1-18,6	16,7-17,1	17,2-17,7	180	800				133х14	219х16			620
УФ 50024-100-09		13,7	355	15,2-15,7	14,4-14,6	13,1-13,4	13,2-13,5	110	600				108х9	159х9			605
УФ 50024-100-10		17,7	355	18,6-19,2	18,1-18,6	16,7-17,1	17,2-17,7	180	800				133х14	219х16			620
УФ 50024-100-11		13,7	355	15,2-15,7	14,4-14,6	13,1-13,4	13,2-13,5	110	600				108х9	159х9			605
УФ 50024-100-12		17,7	355	18,6-19,2	18,1-18,6	16,7-17,1	17,2-17,7	180	800		от ИК и ДЛУ		133х14	219х16			620

Материалы основных деталей

Наименование детали	Материал
Копус, крышка, затвор, ответные патрубки	Сталь 08Х18Н10Т-ВД
Уплотнение затвора	Коррозионностойкая наплавка
Гайка	Сталь 31Х19Н9МВБТ
Шпилька	Сталь ХН35ВТ
