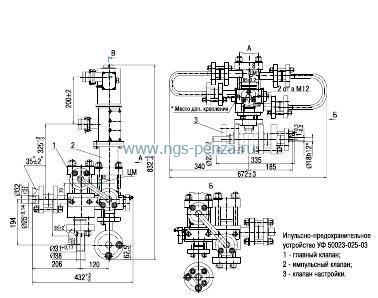

Импульсно-предохранительное устройство УФ 50023
ИПУ предназначено для автоматического сброса среды из емкости системы аварийного охлаждения активной зоны реактора при аварийном повышении давления в ней.
- Присоединение к трубопроводу: фланцевое, с ответными ниппелями под приварку.
- Установочное положение на трубопроводе: вертикальное, электромагнитом импульсного клапана вверх.
Технические характеристики
| Обозначение изделия | Номинальный диаметр, DN, мм(на входе/на выходе) | Расчетное давление, Р, Мпа | Давление настройки,Рн, равное рабочему давлению, Рр,Мпа | Рабочая среда | Температура рабочей среды, 0С,не более | Материал корпусных деталей | Давление полного открытия, Рп.о.,МПа, не более | Давление закрытия, Рз, Мпа, не менее | Противодавление, Мпа, не менее |
Коэффициент расхода,α, не менее |
Диаметр отверстия в седле, мм | Класс и группа по ОТТ-87 | Пропуск среды в затворе по воздуху, см3/мин, не более | Импульсный клапан ИПУ имеет электромагнит для принудительного срабатывания | ИПУ имеет дистанционный сигнализатор положения запорного органа ИК | Стыкуемая труба ДнЧS | Место установки | Масса, кг, не более | ||||||||
| импульсного клапана | главного клапана | Главный клапан | клапан настройки(на входе) | |||||||||||||||||||||||
| Рабочего ИПУ | Контрольного ИПУ | импульсного клапана | главного клапана | при отключенном электромагните | при включенном электромагните | род тока | напряжение, В | род тока | напряжение, В | на входе | на выходе | |||||||||||||||
| УФ 50023-025-03 | 25/32 | 6,5 | 6,0-6,5 | азот, вода, раствор борной кислоты | 150 | 08Х18Н10Т-ВД | 1,1 Рн | 1,09 Рн | 0,9 Рн | атмосферное | 0,75 | 16,5 | 25,5 | 2ВIIа | 50 | 10 | 20 | постоянный | 220+22-33 | постоянный | 24 | 32х3,5 | 38х3,5 | 18,5 | под оболочкой | 85,5 |
