Клапан запорный проходной С 21152
Клапаны устанавливаются в системах II контура на импульсных линиях, дренажно-продувочных линиях для подключения и отключения приборов систем КИПа.
Присоединение к трубопроводу — сваркой.
Управление клапаном ручное — маховиком.
Направление подачи рабочей среды — на и под золотник.
Герметичность затвора — класс В по ГОСТ 9544-93.
Установочное положение на трубопроводе — любое.
Показатели назначения
| Рабочая среда | питательная вода, конденсат, газ инертный, обессоленная вода |
| Температура рабочей среды, 0С | до +200 |
| Климатическое исполнение по ГОСТ 15150 | Т, М, УХЛ категория 3, 4 |
| Тип атмосферы по ГОСТ 15150 | II, IV |
| Обл. применения | Атомная энергетика |

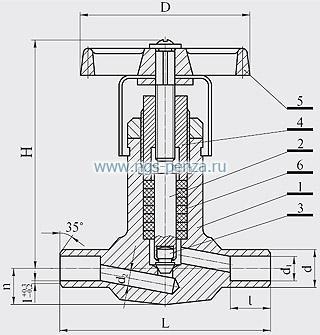

Основные размеры, мм
| Условный проход DN | Размеры, мм | ||||||||
| D | d | d1 | d2 | H | n | L | l | ||
| 10 | 65 | 14 | 10±0,3 | 6 | 88 | 14 |
80±1 |
12 | 0,5 |
| 15 | |||||||||
| 15 | 18 | 13±0,3 | |||||||
| 19 | |||||||||
По размеру d в числителе указаны размеры для исполнения 00, в знаменателе — для исполнения 01.
Материальное исполнение
| N позиции | Наименование детали | Исполнение | |
| С 21152-…М | С 21152-…М-01 | ||
| 1 | Корпус | 12Х10Н10Т | Углеродистая сталь |
| 2 | Шток | Сталь 14Х17Н2 | |
| 3 | Золотник | Электрод ЦН-12М | |
| 4 | Втулка | Бронза | |
| 5 | Маховик | Алюминий | |
| 6 | Набивка | Фторопласт Ф4К20 | |
