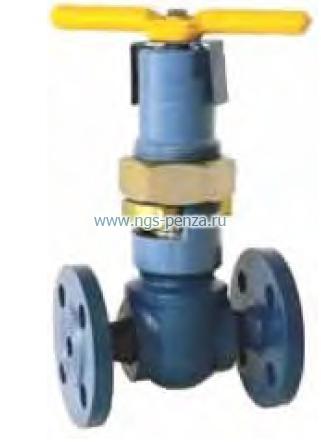

Клапан запорный проходной С 21150
Предназначены в качестве запорных устройств на технологических линиях газовой, нефтяной, нефтехимической, химической и других отраслях промышленности.
Технические характеристики
| Номинальный диаметр, DN, мм | 15; 20; 25 | |||
| Давление номинальное, PN, МПа | 0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 | |||
| Герметичность затвора | по классу А или В ГОСТ 9544-93 | |||
| Усилие на шпинделе, необходимое | DN, мм | 15 | 20 | 25 |
| для открытия (закрытия), не более | Мкр, Нм | 37 | ||
| Нормальное положение затвора | От полностью «открыто» до полностью «закрыто» | |||
Условия эксплуатации
| Рабочая среда | жидкая и газообразная; взрывопожароопасная; токсичная; агрессивная, к которой материал деталей коррозионностоек | |
| Температура рабочей среды, °С | от –40 до +100; 200; 300; 450; 475; 525* | от –60 до +100; 200; 300; 450; 475; 525* |
| Климатическое исполнение | У1 | УХЛ1 |
| Температура окружающей среды, °С | от –40 до +45 | от –60 до +45 |
| Направление подачи рабочей среды | Под золотник | |
| Установочное положение | Любое | |
| Присоединение к трубопроводу | Муфтовое; Под приварку; Фланцевое | |
*Траб до 525°С кроме ст. 20, 09Г2С
Материалы основных деталей
| Корпус | исп. У1 | исп. УХЛ1 | исп. У1* | |
| Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | |
| Стойка | Сталь 20 | Сталь 09Г2С | Сталь 20 | Сталь 20 |
| Гайка | Сталь 20 | Сталь 10Г2 | Сталь 20 | Сталь 20 |
| Пластина | Сталь 40Х | Сталь 14Х17Н2 | Сталь 40Х | Сталь 40Х |
| Шток | Сталь 20Х13 | Сталь 14Х17Н2 | Сталь 12Х18Н10Т с наплавкой | Сталь 10Х17Н13М2Т с наплавкой |
| Седло | Наплавка | |||
| Сальник | Терморасширенный графит | |||
*По требованию может быть климатическое исполнение УХЛ1
Показатели надежности
| Назначенный срок службы | Рабочая температура, °С | До 300 | До 525 |
| Срок, лет | 20 | 10 | |
| Назначенный ресурс, циклов | 3000 | 15000 | |
| Средняя наработка на отказ, не менее циклов | 500 | ||
Клапан муфтовый с резьбой типа G по ГОСТ 6357-81 (трубной цириндрической)
| Обозначение | Исполнение | DN, мм | PN, МПа | D дюймы | L, мм | Масса, кг |
| С21150-015-00; -30; -01; -02 | 15 | От 0,6 До 16,0 | G 1/2" | 90 | 4,0 | |
| С21150-020-00;-30;-01;-02 | 20 | G 3/4" | 110 | 4,2 | ||
| С21150-025-00;-39;-01;-02 | 25 | G 1" | 130 | 4,4 | ||

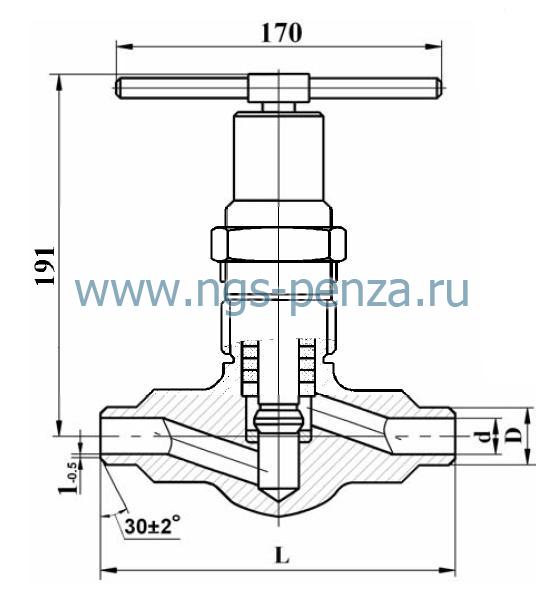

Клапан под приварку
| Обозначение | Исполнение | DN, мм | PN, МПа | D | d, мм | L, мм | Масса, кг |
| С21150-015-09; -33; -10; -11 | 15 | От 0,6 До 16,0 | 19 | 12 | 175 | 4,1 | |
| С21150-020-09; -33; -10; -11 | 20 | 26 | 18 | 190 | 4,35 | ||
| С21150-025-09; -42; -10; -11 | 25 | 33 | 25 | 200 | 4,55 | ||
Клапан фланцевый
| Обозначение | Исполнение | DN, мм | PN, МПа | Исполнение фланцев | D, мм | D1, мм | d,мм | n | L, мм | Масса, кг | |
| С 21150-015-12;-34;-13;-14 | 15 | 1,6 | 1 | 95 | 65 | 14 | 4 | 130 | 5,5 | ||
| -18; -36; -19; -20 | 2,5; 4,0 | 5,8 | |||||||||
| -03; -31; -04; -05 | 16 | 7 | 105 | 75 | 14 | 4 | 175 | 5,9 | |||
| С 21150-020-12;-34;-13;-14 | 20 | 1,6 | 1 | 105 | 75 | 14 | 4 | 150 | 5,95 | ||
| 6,15 | |||||||||||
| -18; -36; -19; -20 | 2,5; 4,0 | ||||||||||
| -03; -31; -04; -05 | 16 | 7 | 125 | 90 | 18 | 4 | 190 | 7,75 | |||
| С 21150-025-12; -43; -13; -14 | 25 | 1,6 | 1 | 115 | 85 | 14 | 4 | 120 | 5,7 | ||
| -18; -45; -19; -20 | 2,5; 4,0 | 5,8 | |||||||||
| -21; -46; -22; -23 | 1,6 | 160 | 6,5 | ||||||||
| -27; -48; -28; -29 | 2,5; 4,0 | 6,6 | |||||||||
| -03; -40; -04; -05 | 16 | 7 | 135 | 100 | 18 | 4 | 200 | 8,15 | |||
