Клапан предохранительный Р 53085 М

Клапан предназначен для установки в контурах и системах атомных электростанций с целью предотвращения повышения давления среды в защищаемых объектах сверх допустимого.

Присоединене к трубопроводу: с ответными фланцами под приварку.

Установочное положение на трубопроводе: вертикальное, колпачком вверх.

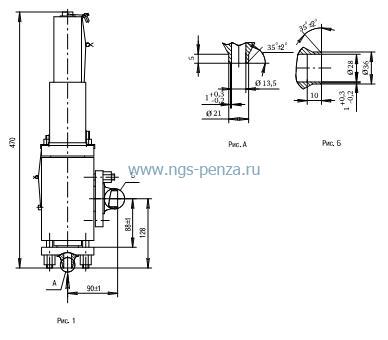

Схема клапана Р 53085-015М

Схема задвижки Р 53085 М

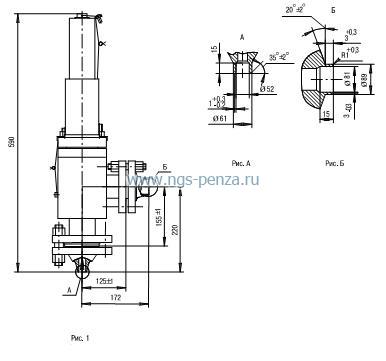

Схема клапана Р 53085-050М

Технические характеристики

Обозначение изделия (таблица-фигура)

Номинальный диаметр, DN, мм

Расчетное давление, Р, Мпа

Давление настройки, Рн, равное рабочему, Рр, Мпа

Рабочая среда

Температура рабочей среды, ⁰С, не более

Материал корпусных деталей

Давление полного открытия, Рпо, Мпа, не более

Давление закрытия, Рз, Мпа, не менее

Противодавление на выходе, Рп, Мпа, не более

Коэффициент расхода, α, не менее

Диаметр отверстия в среде, мм

Класс и группа арматуры по ОТТ-87

Пропуск среды в затворе, см³/мин, не более

Стыкуемая среда на входе (выходе) ДнхS

Место установки

Масса кг, не более

Вход

Выход

Р53085-015М

1,6

от 0,15 до 0,3

жидкая и газообразная

104

08Х18Н10т

Рп.о.=Рн+0,05(Рн+0,5) - для Рн≤0,3
Рп.о.=1,15Рн – для Рн>0,3

0,9Рн

0,1 Рн

0,35 - по воде 0,6 - по воздуху

13,5

2ВIIв

0,1 - по воде, 8 - по воздуху

21х3,5 (36х4)

под оболочкой, в герметичных или негерметичных помещениях

18,5

-01

3CIIIв

-02

св.0,3 до 0,7

2ВIIв

-03

св.0,7 до 1,3

Р53085-050М

от 0,25 до 0,4

0,3 - по воде, 0,5 - по воздуху

2ВIIв

0,6 - по воде, 10 - по воздуху

-01

св.0,4 до 0,7

-02

св.0,7 до 1,1
