Регулятор перепада давления РПД
Предназначены для непрерывного поддержания постоянного пеерепада давления между подающим и обратным трубопроводами в системах теплоснабжения.
- Присоединение к трубопроводу - фланцевое по ГОСТ 12815.
- Установочное положение на трубопроводе - приводом вверх.
- Материал корпуса - чугун КЧ 16.
Технические характеристики
| Наименование | Ед.изм. | РПД-20 | РПД-25 | РПД-32 | РПД-40 | РПД-50 | РПД-80 | РПД-100 | |
| Диаметр номинальный, DN | мм | 20 | 25 | 32 | 40 | 50 | 80 | 100 | |
| Давление номинальное, PN | МПа | 1,0 | 1,6 | ||||||
| Условная пропускная способность, KVY | м3/час | 4 | 6,3 | 12 | 20 | 30 | 80 | 125 | |
| Относительная протечка клапана | % от верхнего предела настройки | не более 0,6 | |||||||
| Диапазон настройки, Dp | МПа | 0,1…0,4 | 0,05…0,2 | 0,1…0,4 | 0,2…0,6 | ||||
| Зона пропорциональности | % от верхнего предела настройки | не более 20 | |||||||
| Зона нечувствительности | % от верхнего предела настройки | не более 2,5 | |||||||
| Температура регулируемой среды | 0С | 150 | |||||||

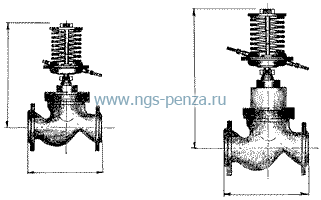

| Габаритные и присоединительные размеры | L | мм | 120 | 120 | 180 | 200 | 230 | 310 | 350 |
| H | 225 | 230 | 600 | 615 | 630 | 695 | 725 | ||
| Масса | кг | 3,5 | 4,2 | 12 | 18 | 26 | 34 | 52 | |
