КЛАПАН БЕССАЛЬНИКОВЫЙС ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ ПЗ 26107

Предназначен для установки в качестве запорного устройства с дистанционным электрическим управлением на горизонтальных трубопроводах энергитических установок и систем атомных станций.

Давление рабочее Рр, МПа (кгс/см²): от 3,99·10-2 до 0,15 (от 300 мм.рт.ст. до 1,5)
Температура рабочей среды, ºС: от – 10 до + 90
Среда рабочая: воздух
Способ управления: от электромагнитного привода и ручной
Режим работы: повторно-кратковременный, не более 15 циклов в час

Обозначение	Проход условный Ду, мм	Класс и группа арматуры по ОТТ	Материал основных деталей			Степень защиты	Присоединение к трубопроводу	Масса, кг
			Корпус	Втулка направляющая	Втулка резьбовая
ПЗ.26107-015М	15	3CIIIc	Сталь 12Х18Н9Т	Бронза БрАЖМц 10-3-1,5	Сталь 14Х17Н2	IP 44	Штуцерно- торцовое	8,2
-01			Алюминий АМг3М		Алюминий АМг3М			6,7
-02			Сталь 12Х18Н9Т		Сталь 14Х17Н2			8,2
-03		2BIIIc	Сталь 12Х18Н10Т			IP 55	Под приварку	8,3
-04
-05
-06*		3CIIIc	Сталь 12Х18Н9Т			IP 44	Штуцерно-торцовое	8,2
ПЗ.26107-025М -01	25	2BIIIc	Сталь 12Х18Н10Т			IP 55	Под приварку	8,5
-02
-03
ПЗ.26107-040М	40	3CIIIc	Сталь 12Х18Н9Т			IP 44	Штуцерно-торцовое	11,1
-01			Алюминий АМг3М		Алюминий АМг3М			7,6
-02		2BIIIc	Сталь 12Х18Н10Т		Сталь 14Х17Н2	IP 55	Под приварку Ду 50	10,2
-03							Под приварку Ду 65	10,5
-04							Под приварку Ду 50	10,2
-05
-06							Под приварку Ду 65	10,5
-07
-08		3CIIIc	Сталь 12Х18Н9Т			IP 44	Штуцерно-торцовое	11,1
-09*
* Клапаны, из электрической схемы которых исключен микровыключатель S1, могут использоваться только при условии управления от внешнего бесконтактного оптотиристорного коммутатора на время, достаточное для срабатывания электромагнитов от 0,3 до 0,5 с.

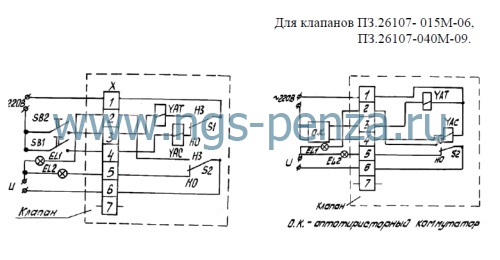

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

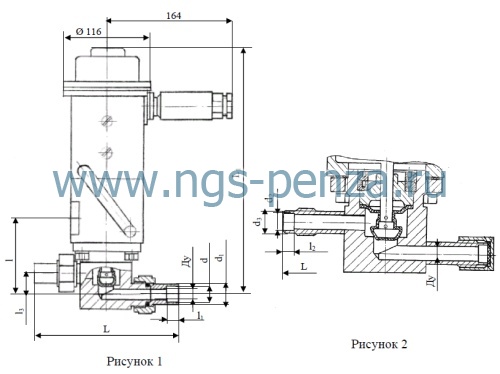

Обозначение	Рис.	Размеры, мм
		L	L1	l	l1	l2	l3	Ду	d	d1	d2	d3
ПЗ.26107-015М	1	190	324	107	15	-	25	15	18	21	-	-
-01
-02
-03	2	170			-	8			-	-	13,5	18
-04
-05
-06*	1	190			15	-			18	21	-	-
ПЗ.26107-025М-01	2	200	339	122	-	8	35	25	-	-	28	32
-02
-03
ПЗ.26017-040М	1	293	364	147	15	-	48,5	40	44	48	-	-
-01
-02	2	230			-	8			-	-	52	57
-03		250								-	68	76
-04		230								-	52	57
-05
-06		250								-	68	76
-07
-08	1	293							44	48	-	-
-09*					15	-

Обозначение	Обозначение исполнения электромагнита	Характеристика электромагнита							Место установки
		Род тока	Частота, Гц	Напряжение, В	Мощность, Вт			Обозначение микровыключателя
					на открытие	на закрытие
ПЗ.26107-015М	ПЗ.098.006	Переменный	50	220	2300		900	МП 1101 ЛУХЛ3, 21А ТУ 16-526.329	П
-01
-02	-01							МП 1101 ЛУХЛ3, 21А экспорт ТУ 16-526.329
-03	-02;-03		50 или 60					МП 1101ЛТ3, 21А экспорт ТУ 16-526.329	О,П
-04	-04		50					МП 1101 ЛУХЛ3, 21А ТУ 16-526.329
-05	-05							МП 1101 ЛУХЛ3, 21А экспорт ТУ 16-526.329
-06*	-06							МП 1101 ЛУХЛ3, 21А ТУ 16-526.329	П
ПЗ.26107-025М -01	-02;-03		50 или 60					МП 1101ЛТ3, 21А экспорт ТУ 16-526.329	О,П
-02	-04		50					МП 1101 ЛУХЛ3, 21А ТУ 16-526.329
-03	-05							МП 1101 ЛУХЛ3, 21А экспорт ТУ 16-526.329
ПЗ.26107-040М	ПЗ.098.006							МП 1101 ЛУХЛ3, 21А ТУ 16-526.329	П
-01

-02	-02;-03		50 или 60					МП 1101ЛТ3, 21А экспорт ТУ 16-526.329	О,П
-03
-04	-04		50					МП 1101 ЛУХЛ3, 21А ТУ 16-526.329
-05	-05							МП 1101 ЛУХЛ3, 21А экспорт ТУ 16-526.329
-06	-04							МП 1101 ЛУХЛ3, 21А ТУ 16-526.329
-07	-05							МП 1101 ЛУХЛ3, 21А экспорт ТУ 16-526.329
-08	-01								П
-09*	-06							МП 1101 ЛУХЛ3, 21А ТУ 16-526.329
Примечание: П – обслуживаемые помещения. О – под оболочкой (гермозона).
