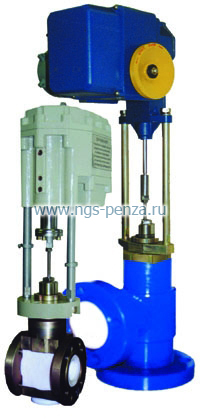

Клапан МИУФ.Э

Футерованные клапаны УИФ-Э с электроприводом МЭПК
МИУФ-Э с электроприводом ЭПР

Футерованные клапаны с электроприводом применяются для управления потоками особо агрессивных, летучих и стерильных жидкостей (кислот и щелочей любых концентраций, сильных растворителей, пищевых, стерильных продуктов и газов). Отличаются высокой химической стойкостью и широким диапазоном рабочей температуры.

Футерованные клапаны имеют односедельную неразгруженную конструкцию, и изготавливаются регулирующего, отсечного (запорного), и регулирующее-отсечного (запорно-регулирующего) исполнения с условным проходом от 10 до 80 мм. на условное давление до 4,0 МПа, при этом максимально допустимый перепад на клапане составляет 10 атм. Футеровка клапана осуществляется фторопластом Ф-4, за исключением клапана МИУФ Dy 80. Клапаны применяются на трубопроводах с Dу до 150 мм. Клапаны изготавливаются двух серий – угловой УИФ c Dу от 25 до 80 мм и прямоходный МИУФ с Dу от 10 до 80 мм.
Футерованные клапаны могут обеспечивать класс герметичности «А», и применяются до температур +180 ⁰С (УИФ) и до +100 ⁰С (МИУФ) на всех видах кислот и щелочей, кроме расплавов щелочных металлов.

В качестве приводов к клапанам типа МИУФ, УИФ могут используются электропривода МЭПК, ЭПР (до Dу 50 мм), из зарубежных AUMA, Drehmo, Rotork.

Условная пропускная способность Kvy клапанов МИУФ.Э

Строительные и габаритные размеры клапанов МИУФ.Э
