Клапан регулирующий КМР
Клапаны малогабаритные регулирующие КМР являются новой серией кованных клапанов, предназначенных для автоматического регулирования расхода и перекрытия жидких и газообразных сред.
Клеточно-плунжерные регулирующие клапаны КМР имеют широкий набор конструктивных исполнений дроссельных пар с расширенным рядом условных пропускных способностей клапанов, включая микрорасходы. Клапаны используются как для нейтральных сред, так и для химически активных сред.
Кламаны КМР принципиально отличаются от классических клеточных клапанов, как типом дросселирования (у клеточных – втулочное, а у клеточно-плунжерных – плунжерное), так и устойчивостью к загрязненным средам.
В стандартном варианте класс герметичности регулирующих клапанов IV по ГОСТ 23866-87, (по специальному заказу изготавливаются клапаны с классом герметичности V и VI по ANSI).
Корпуса клапанов изготавливаются из стали 20, 12Х18Н10Т, 10Х17Н13М3Т, 09Г2С или других материалов. Дроссельная пара изготавливается из сталей 12Х18Н10Т, 10Х17Н13М3Т или специальных сплавов. Управление регулирующих клапанов осуществляется с помощью позиционера или электропн7евмо-преобразователя с входным аналоговым сигналом 4-20 mA (0-5mA) или HART, Profibus и другими протоколами. Для питания привода клапана необходимо давление не менее 2-2,5 атм. с учетом позиционера и потерьна фильтре-редукторе. Все комплектующие регулируются совместно с клапаном и поставляются установленными на клапан.
Технические характеристики
| Условное давление Ру, МПа | 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 |
| Условный проход, мм | 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200 |
| Пропускная характеристика |
равнопроцентная, линейная; расширенный диапазон регулирования |
| Диапазон температур регулируемой среды |
-40/-60... + 225°С, -40/-60... + 450°С, -40/... +500/550/600/650°С, -90/-200... + 225°С, |
| Диапазон температур окружающей среды | -40/-50/-60… + 70°С, |
| Исходные положения плунжера клапана | НО - нормально открытое; НЗ - нормально закрытое |
| Присоединительные размеры | фланцев по ГОСТ 12815-80 (ответные фланцы с шипом исполнение №4 или другое по заказу) или по ANCI , под приварку |
| Материал корпуса | сталь 20, углеродистые низкотемпературные стали, 12Х18Н10Т, 10Х17Н13М2Т, специальные сплавы; |
| Материал дроссельной пары | 12Х18Н10Т, 10Х17Н13М2Т, специальные сплавы; |
| Класс герметичности для регулирующих клапанов по ГОСТ 23866-87(по DIN) | По ГОСТ выше IV (по DIN – V) |
| Класс герметичности по ГОСТ 9544-93 | В-С (А – по специальному заказу) |

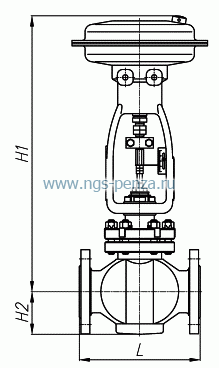

Габаритные размеры клапанов КМР Py до 4,0 МПа
| Dy,мм | L,мм | H1,мм | H2,мм |
| 10 | 120 | 430 | 45 |
| 15 | 130 | 430 | 48 |
| 20 | 150 | 506 | 53 |
| 25 | 160 | 506 | 58 |
| 32 | 180 | 506 | 68 |
| 40 | 200 | 651 | 81 |
| 50 | 230 | 651 | 81 |
| 65 | 290 | 651 | 96 |
| 80 | 310 | 722 | 110 |
| 100 | 350 | 914 | 126 |
| 125 | 400 | 914 | 135 |
| 150 | 480 | 1023 | 185 |
| 200 | 600 | 1023 | 188 |
| 250 | 730 | 1355 | 275 |
Габаритные размеры клапанов КМР Py свыше 6,3 МПа
| Dy,мм | L,мм | H1,мм | H2,мм |
| 15 | 210 | 461 | 53 |
| 20 | 230 | 506 | 63 |
| 25 | 230 | 506 | 68 |
| 32 | 260 | 506 | 75 |
| 40 | 260 | 692 | 83 |
| 50 | 300 | 692 | 88 |
| 65 | 340 | 692 | 100 |
| 80 | 380 | 722 | 110 |
| 100 | 430 | 928 | 126 |
| 125 | 500 | 928 | 148 |
| 150 | 550 | 983 | 185 |
| 200 | 650 | 983 | 215 |
