Клапан предохранительный угловой сильфонный И55109

Применяется для жидких и газообразных сред, по отношению к которым применяемые материалы коррозионностойки, в том числе газообразные хладон-12 и хладон-22 с Тр до 200 °С.

Давление, РN: 4,0 МПа (40 кгс/см²).
Диапазон настройки давления, Рр: от 1,6 до 2,2 МПа (от 16 до 22 кгс/см²), от 2,2 до 2,8 МПа (от 22 до 28 кгс/см²)
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80
Материалы основных деталей: 12Х18Н9ТЛ
Допустимые протечки в затворе, см³/мин, не более: DN 25/40 мм – 5; DN 50/80 мм – 15. Клапаны имеют устройства для принудительного открытия вручную (узел ручного подрыва)
Уплотнение в затворе: металл-фторопласт-4
Уплотнение по штоку: сильфонное
Климатическое исполнение (условия эксплуатации) в районах с умеренно холодным и тропическим морским климатом в помещениях с повышенной влажностью при Токр.: от -2 до +50 °С
Установочное положение: вертикально, колпаком вверх.

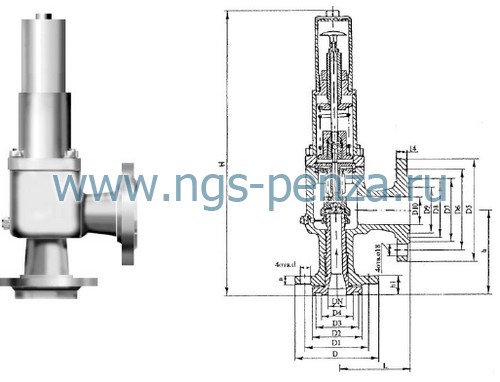

DN	L	D	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10	b	H	h	h1	d	Масса, кг
25	100	115	85	68	58	42	145	110	88	76	60	40	14	400	120	27	14	10.5
50	125	160	125	102	88	72	195	160	133	121	105	80	17	520	155	30	18	21.5

Обозначение изделия и исполнения	DN, вход/выход	PN, МПа (кгс/см²) вход/выход	Рабочая среда	Траб. среды, 0 С	Рр, МПа (кгс/см²)	Коэф-т пропускной способности Kv, т/ч	Допустимые протечки в затворе, см3/мин	Материал корпуса
И55109.025	25/40	4,0/1,6 (40/16)	Жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки, в том числе газообразные хладон-12 и хладон-22	До 200	От 1,6 до 2,2 (от 16 до 22)	4,0	5	12Х18Н9Т
-01					От 2,2 до 2,8 (от 22 до 28)
-02					От 1,6 до 2,2 (от 16 до 22)	6,3
-03					От 2,2 до 2,8 (от 22 до 28)
И55109.050	50/80				От 1,6 до 2,2 (от 16 до 22)	16,0	15
-01					От 2,2 до 2,8 (от 22 до 28)
