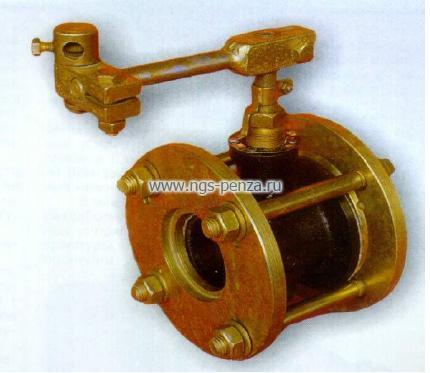

Заслонка регулирующая малого сопротивления ЗМС
Заслонка ЗМС регулирующая малого сопротивления предназначена для изменения количества протекающего через заслонку газа. Заслонка не является запорной арматурой.
Материалы основных деталей
| Наименование | ЗМС |
| Корпус, крышка | Чугун СЧ-20 |
| Детали затвора | Сталь 0,8 кп |
| Набивка сальника | АП-31 |
Технические характеристики
| Диаметр номинальный, DN, мм | 30 | 40 | 50 | 60 | 70 | 80 | 90 | |
| Давление номинальное, PN, МПа (кгс/см2) | 0,1 (1,0) | |||||||
| Температура окружающей среды, 0С | от минус 15 до 50 | |||||||
| Температура рабочей среды, 0С | от минус 15 до 300 | |||||||
| Характеристика рабочей среды | природный газ | |||||||
| Присоединение к трубопроводу | переходные конусы под приварку | |||||||
| Рабочее положение | любое | |||||||
| Наибольший крутящий момент на валу | не более 0,3 кг·м | |||||||
| Вес (кг) | 15 | |||||||
| Масса (кг) | 3,5 | 4,2 | 4,8 | 5,1 | 6,3 | 10 | 11,2 | |
- Наработка на отказ - 500 циклов
- Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию.
- Срок консервации – 3 года.
- Срок службы не менее 8 лет.

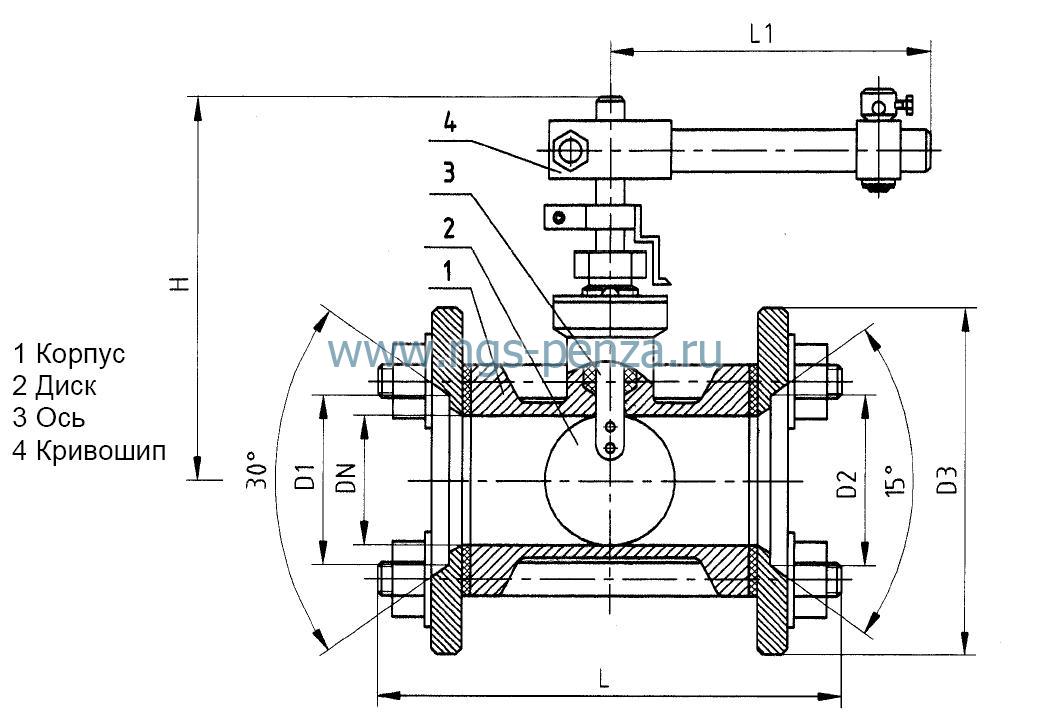

Габаритные и присоединительные размеры
| DN, мм | Размеры, мм | |||||
| D1 | D2 | D3 | L | L1 | H | |
| 30 | 40 | 41 | 120 | 120 | 100 | 110 |
| 40 | 50 | 51 | 130 | 130 | 100 | 117 |
| 50 | 60 | 61 | 140 | 130 | 100 | |
| 60 | 70 | 71 | 150 | 130 | 100 | |
| 70 | 80 | 82 | 160 | 130 | 100 | |
| 80 | 90 | 92 | 185 | 170 | 200 | 217 |
| 90 | 100 | 102 | 195 | 170 | 200 | |
